Qu'est-ce qu'une tour de terminaison de câble et pourquoi est-elle essentielle pour les systèmes électriques modernes ?

A Tour de terminaison de câbleest un composant d'infrastructure clé utilisé dans les systèmes de transport d'énergie à haute tension pour terminer et faire la transition en toute sécurité des câbles souterrains ou aériens vers des sous-stations, des postes de commutation ou des systèmes de lignes aériennes. Il joue un rôle crucial en garantissant l’isolation électrique, la stabilité mécanique et la sécurité de fonctionnement des réseaux de distribution d’énergie. Alors que la demande mondiale d’énergie continue d’augmenter et que l’intégration des énergies renouvelables se développe, l’importance de systèmes de terminaison de câbles fiables devient encore plus importante. Cet article explore en détail la structure, les fonctions, les applications, les principes de conception, les méthodes d'installation et les considérations de maintenance des pylônes de terminaison de câbles, aidant ainsi les ingénieurs, les développeurs de projets et les spécialistes de l'approvisionnement à prendre des décisions éclairées.

Table des matières

• Aperçu de l'article
• Comprendre la tour de terminaison de câble
• Fonctions principales et rôle opérationnel
• Composants clés et structure
• Types de tours de terminaison de câbles
• Considérations de conception et facteurs d'ingénierie
• Processus d'installation expliqué
• Défis courants et points douloureux
• Meilleures pratiques et solutions d'ingénierie
• Normes de sécurité et conformité
• Gestion de la maintenance et du cycle de vie
• Applications dans tous les secteurs
• Tableau de comparaison technique
• Tendances futures des systèmes de terminaison de câbles
• Foire aux questions
• Conclusion et coordonnées

Aperçu de l'article

Cet article propose une exploration complète des pylônes de terminaison de câbles, en commençant par les définitions de base et en progressant vers des informations techniques avancées. Il aborde également les défis du monde réel en matière d'installation et d'exploitation, soutenus par des comparaisons structurées, des applications industrielles et des tendances de développement futures.

• Définition et objectif des pylônes de terminaison de câbles
• Fonctions électriques et mécaniques de base
• Composants structurels et matériaux utilisés
• Différentes configurations et variations de conception
• Considérations techniques et environnementales
• Procédures d'installation et pratiques sur le terrain
• Risques opérationnels et stratégies d’atténuation
• Applications industrielles et scénarios de cas
• Technologies émergentes et perspectives d’avenir

Comprendre la tour de terminaison de câble

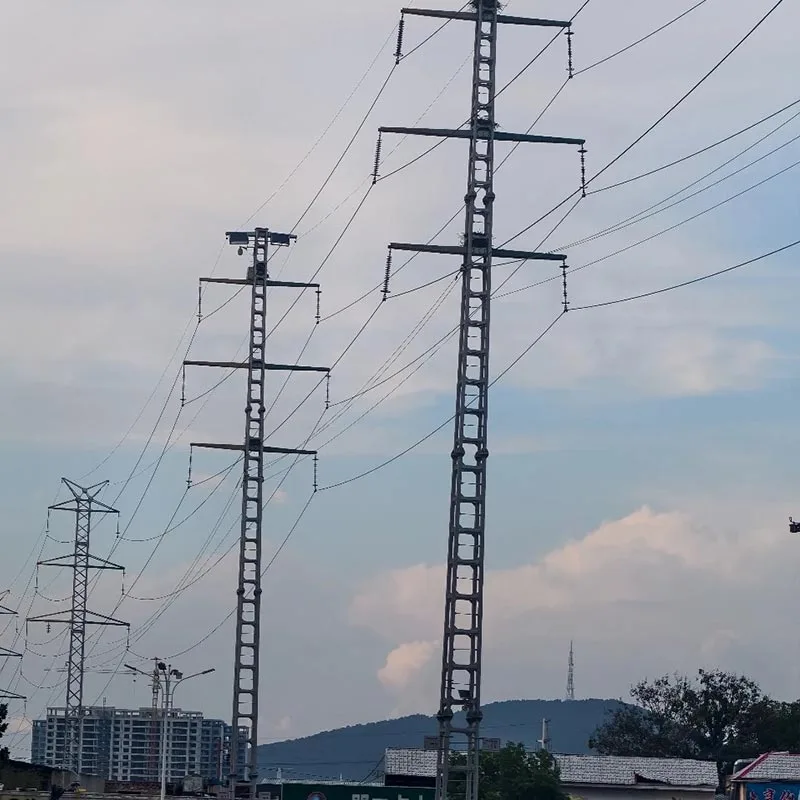

Une tour de terminaison de câbles est une structure spécialisée conçue pour gérer le point de transition où les câbles haute tension sont terminés en toute sécurité et connectés à d'autres parties du réseau électrique. Ces tours sont couramment utilisées dans les sous-stations, les centrales d'énergie renouvelable, les connexions éoliennes offshore et les systèmes de câbles souterrains urbains.

Dans l'électrotechnique moderne, le point de terminaison est l'une des sections les plus sensibles de l'ensemble de la ligne de transport. Sans une conception appropriée, cela peut entraîner une défaillance de l’isolation, une décharge partielle, une surchauffe ou même une panne catastrophique du système. La tour de terminaison de câble garantit que la tension est contrôlée et que la connexion physique reste stable dans des conditions environnementales et de charge électrique.

Fonctions principales et rôle opérationnel

La tour de terminaison de câble remplit plusieurs fonctions essentielles au sein d'un système de transport d'énergie :

• Contrôle des contraintes de tension :Il répartit uniformément les contraintes électriques pour éviter les ruptures d'isolation.
• Support mécanique :Il assure un ancrage stable pour les câbles haute tension lourds.
• Interface de transition :Il relie les câbles souterrains ou sous-marins aux systèmes aériens.
• Isolation de sécurité :Il maintient une distance de sécurité entre les composants sous tension et les structures mises à la terre.
• Protection de l'environnement :Il protège les équipements de terminaison du vent, de la pluie et de la pollution.

Dans les réseaux électriques à grande échelle, une défaillance à un point de terminaison peut entraîner des pannes à l’échelle du système. La fiabilité de cette structure influence donc directement la stabilité du réseau.

Composants clés et structure

Une tour de terminaison de câble typique se compose de plusieurs pièces techniques, chacune remplissant une fonction spécifique :

Chaque composant doit être conçu avec précision pour gérer des niveaux de tension extrêmes allant des applications moyenne tension (MT) aux applications très haute tension (THT).

Types de tours de terminaison de câbles

Différents systèmes électriques nécessitent différentes configurations de tours de terminaison en fonction du terrain, de la classe de tension et de l'environnement d'installation.

• Tours de transition aériennes :Utilisé pour connecter les câbles souterrains aux lignes aériennes de transmission.

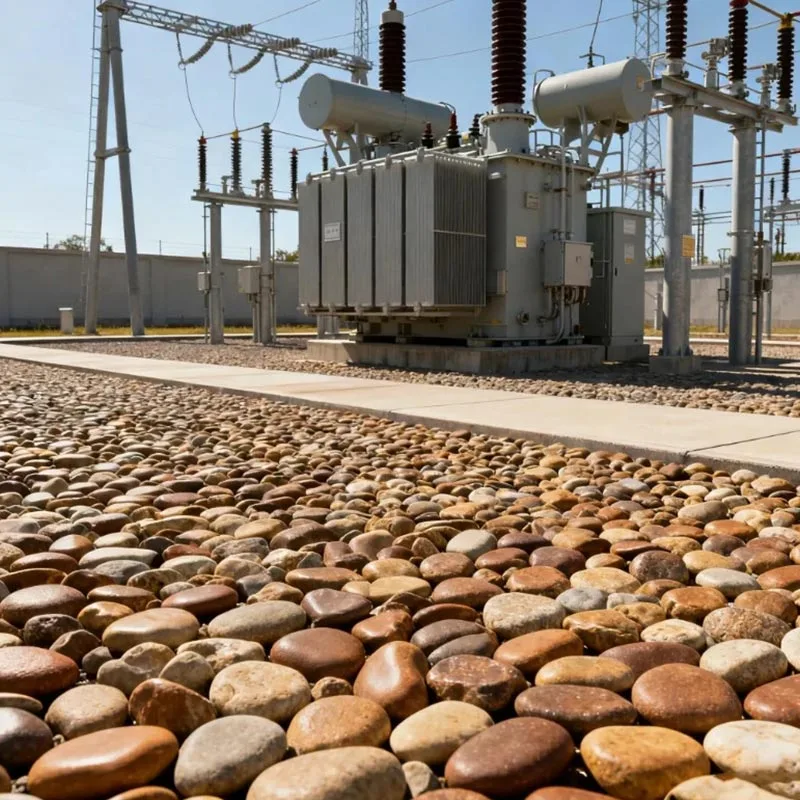

• Tours de terminaison de sous-station :Installé dans les sous-stations pour une distribution contrôlée.
• Structures de terminaison offshore :Conçu pour les parcs éoliens et les systèmes de câbles sous-marins.
• Tours urbaines compactes :Utilisé dans les infrastructures métropolitaines à espace limité.

Chaque type est optimisé pour la charge mécanique, la distance d'isolation électrique et l'exposition environnementale.

Considérations de conception et facteurs d'ingénierie

La conception d'une tour de terminaison de câble nécessite des connaissances en ingénierie multidisciplinaires. Plusieurs facteurs critiques doivent être pris en compte :

• Niveau de tension :Détermine la distance d’isolation et la sélection des matériaux.
• Conditions environnementales :Charge de vent, variation de température, humidité et niveau de pollution.
• Charge mécanique :Exigences de tension des câbles et de stabilité structurelle.
• Résistance sismique :Important dans les régions sujettes aux tremblements de terre.
• Protection contre la corrosion :Surtout pour les environnements côtiers ou industriels.

Des outils de simulation avancés tels que l'analyse par éléments finis (FEA) sont souvent utilisés pour garantir la fiabilité structurelle avant l'installation.

Processus d'installation expliqué

L'installation d'une tour de terminaison de câble est un processus complexe en plusieurs étapes qui nécessite une ingénierie de précision et un contrôle de sécurité strict.

1. Préparation du site :Nivellement du sol, analyse du sol et construction des fondations.
2. Installation des fondations :La base en béton armé est construite pour plus de stabilité.
3. Assemblage de la tour :Les composants en acier sont assemblés et soulevés à l'aide de grues.
4. Pose de câbles :Les câbles haute tension sont acheminés et positionnés.
5. Configuration de la terminaison :Les extrémités des câbles sont soigneusement terminées par des systèmes de contrôle des contraintes.
6. Tests et mise en service :Des tests d'isolation électrique et de charge sont effectués.

Toute erreur lors de l'installation peut réduire considérablement la fiabilité du système, ce qui rend indispensable le recours à des techniciens qualifiés pour le processus.

Défis courants et points douloureux

Malgré les progrès technologiques, plusieurs défis affectent encore les projets de pylônes de terminaison de câbles :

• Coûts élevés d’installation et de matériel
• Exigences d'ingénierie complexes
• Des délais de projet longs
• Contraintes environnementales en milieu urbain
• Difficulté de maintenance dans les zones à haute tension

Ces défis nécessitent souvent des solutions d'ingénierie personnalisées et une planification de projet minutieuse.

Meilleures pratiques et solutions d'ingénierie

Pour améliorer les performances et la fiabilité, les ingénieurs adoptent plusieurs bonnes pratiques :

• Utilisation de conceptions de tours modulaires pour une installation plus facile
• Application d'isolateurs composites avancés pour une meilleure durabilité
• Mise en place de systèmes de surveillance en temps réel
• Réaliser une maintenance prédictive à l’aide des données des capteurs
• Optimisation des systèmes de mise à la terre pour la protection contre les pannes

Ces solutions contribuent à réduire les temps d'arrêt et à prolonger la durée de vie opérationnelle.

Normes de sécurité et conformité

Les pylônes de terminaison de câbles doivent être conformes aux normes internationales strictes de sécurité électrique. Il s'agit notamment des règles de coordination de l'isolation, des exigences de mise à la terre et des réglementations en matière de charge mécanique. La sécurité est un facteur critique car les systèmes à haute tension présentent de sérieux risques s’ils ne sont pas correctement manipulés.

Des inspections régulières, des tests diélectriques et des audits structurels garantissent la conformité et préviennent les pannes.

Gestion de la maintenance et du cycle de vie

Un entretien adéquat garantit des performances et une fiabilité à long terme. Une stratégie de maintenance structurée comprend :

• Inspections visuelles de routine
• L'imagerie thermique vérifie la surchauffe
• Nettoyage et remplacement des isolants
• Test de résistance du système de mise à la terre
• Traitements de prévention de la corrosion structurelle

Avec un entretien approprié, une tour de terminaison de câble peut fonctionner de manière fiable pendant des décennies.

Applications dans tous les secteurs

Les tours de terminaison de câbles sont largement utilisées dans plusieurs secteurs :

• Réseaux de transport et de distribution d'électricité
• Systèmes d'énergies renouvelables éoliennes et solaires
• Installations industrielles pétrolières et gazières
• Projets d'infrastructures urbaines
• Systèmes d'interconnexion transfrontaliers

Leur polyvalence en fait un élément fondamental des infrastructures énergétiques modernes.

Tableau de comparaison technique

Tendances futures des systèmes de terminaison de câbles

L’avenir des pylônes de terminaison de câbles est étroitement lié à la numérisation et au développement des énergies renouvelables. Plusieurs tendances se dessinent :

• Systèmes de surveillance intelligents avec capteurs IoT
• Modèles de maintenance prédictive basés sur l'IA
• Structures composites légères avancées
• Capacité de tension plus élevée pour les réseaux à très haute tension
• Intégration avec les pôles d'énergies renouvelables offshore

Ces innovations devraient améliorer considérablement l’efficacité et la fiabilité du système.

Foire aux questions

1. Quel est l'objectif principal d'une tour de terminaison de câble ?
Il fait passer en toute sécurité les câbles haute tension vers les systèmes aériens ou les sous-stations tout en conservant l'isolation et la stabilité mécanique.

2. Où les pylônes de terminaison de câbles sont-ils couramment utilisés ?
Ils sont utilisés dans les sous-stations, les centrales d’énergie renouvelable et les systèmes de transport d’électricité longue distance.

3. Combien de temps dure une tour de terminaison de câble ?
Avec un entretien approprié, il peut durer de 30 à 50 ans selon les conditions environnementales.

4. Quels matériaux sont utilisés dans la construction ?
Acier galvanisé, isolateurs composites, systèmes de mise à la terre en cuivre et alliages haute performance.

5. Pourquoi la maintenance est-elle importante ?
La maintenance garantit la sécurité, prévient les pannes et prolonge la durée de vie opérationnelle.

Conclusion et coordonnées

Les pylônes de terminaison de câbles jouent un rôle essentiel pour garantir la stabilité, la sécurité et l'efficacité des systèmes électriques modernes. À mesure que l’infrastructure énergétique mondiale continue d’évoluer, ces structures resteront essentielles pour intégrer les sources d’énergie renouvelables, soutenir l’expansion urbaine et maintenir la fiabilité du réseau.
