Chine Fournisseur de tour de transposition en acier d'angle
En tant que principal fournisseur de pylônes de transmission à haute tension, s'appuyant sur la force des entreprises nationales de haute technologie et sur la chaîne industrielle complète locale de Qingdao,Qingdao Anbang Nouvelle Énergieest profondément impliqué dans le domaine de la fabrication intelligente de structures en acier de puissance depuis plus de dix ans, en se concentrant sur les besoins fondamentaux des lignes de transport à haute et ultra-haute tension et en créant une matrice de produits de tours de transposition d'angle en acier de haute qualité.
Qu'est-ce qu'une tour de transposition d'angle en acier ?
La tour de transposition en acier d'angle est une tour spéciale exclusive pour les lignes de transmission à haute et ultra haute tension, avec l'acier d'angle à haute résistance Q235/Q355 comme matériau principal de base, assemblé dans une structure en treillis spatial par une connexion boulonnée, et la fonction principale est de réaliser l'échange périodique de position spatiale des conducteurs triphasés, en termes simples, il s'agit de changer de siège à tour de rôle pour les conducteurs triphasés.
Différent des tours de transmission en acier d'angle ordinaires, sa conception structurelle accorde plus d'attention à l'adaptabilité spatiale et à la stabilité de la force de transposition du fil, et ajoute des raccords de transposition spéciaux et des structures de guidage de fil, qui peuvent ajuster avec précision la position de phase du fil, de sorte que le fil triphasé occupe différentes positions spatiales sur toute la ligne, de manière à équilibrer les paramètres électriques tels que l'inductance triphasée, la capacité et l'impédance.
En tant que pylône spécial clé des lignes de transmission à haute tension, il assure non seulement les fonctions de base de montage des câbles, de portance, de résistance au vent et aux tremblements de terre, mais protège également efficacement les générateurs, les transformateurs et autres équipements électriques, empêche la protection des relais de fonctionner mal, réduit les interférences inductives avec les lignes de communication environnantes et assure la sécurité, l'efficacité et la stabilité de la transmission longue distance.
Quelles sont les classifications de la tour de transposition en acier d'angle galvanisé ?
La tour de transposition en acier d'angle Qingdao Anbang New Energy a une catégorie complète, combinée avec les trois dimensions principales du niveau de tension, du mode de transposition et du type structurel, chaque série suit strictement la production standard nationale de l'industrie électrique, en tenant compte de l'universalité et de l'adaptabilité exclusive, et correspond avec précision aux besoins individuels des différents projets de transmission à haute tension :
1. Par niveau de tension
Couvrant les tours de transposition en acier d'angle à haute pression (110kV-220kV) et les tours de transposition en acier d'angle à ultra haute pression (≥330kV).
Lemodèle haute tensionconvient aux parcs industriels et aux lignes secondaires de transport interrégionales pour répondre aux besoins de transport et de transposition longue distance conventionnelles.
Le modèle UHV est conçu avec un renforcement structurel pour optimiser la densité des fermes et le support des nœuds, et convient aux lignes de transmission principales longue distance et de grande capacité de 500 kV et plus, ce qui permet d'obtenir un réglage de phase plus précis et d'assurer l'équilibre des paramètres triphasés.
2. Diviser par transposition
Il est divisé en deux catégories : le type de transposition à une tour et le type de transposition à double tour.
Le type de transposition à tour unique adopte une conception compacte, avec une structure simplifiée et un faible encombrement, qui convient aux scénarios avec un espace de ligne limité et peut compléter la transposition de conducteurs triphasés sur une seule tour.
Le type de transposition à deux tours est le schéma recommandé pour les lignes UHV de 500 kV et plus, qui réalise une transposition de fil grâce à la synergie des deux tours, avec une stabilité plus forte, et convient aux scénarios de transmission à charge élevée et longue distance, et est généralement équipé de 1 à 2 ensembles de tours de transposition toutes les lignes de 100 km.
3. Divisé par type de structure
Il est divisé en tour de transposition en acier d'angle de type verre à vin, tour de transposition en acier d'angle de type tête de chat et tour de transposition en acier d'angle de type sec.
Le type de verre à vin est adapté pour disposer horizontalement les fils, et l'opération de transposition est pratique, ce qui constitue la sélection traditionnelle des lignes à haute tension.
Le type de tête de chat adopte une disposition triangulaire de conception de fil, qui présente une résistance exceptionnelle au vent et à la glace, et convient aux environnements complexes tels que les environnements côtiers et alpins.
La structure de type sec présente une grande rigidité et une forte capacité portante, et convient aux charges lourdes et aux scénarios de transposition à grande portée.
Spécifications du produit
|
Éléments de paramètres |
Spécifications détaillées |
|
Matériau principal |
Acier d'angle structurel au carbone à haute résistance Q235B, Q355B |
|
Niveau de tension applicable |
110kV-1000kV (Haute tension : 110kV-220kV, UHV : ≥330kV) |
|
Hauteur Applicable |
15 m ~ 50 m (prend en charge la personnalisation non standard, adaptée à différents scénarios de transposition) |
|
Spécifications de l'acier d'angle |
∠50×5~∠200×20 (adapté en fonction du niveau de tension et des exigences de charge) |
|
Processus anticorrosion |
Galvanisation à chaud globale, épaisseur de couche de zinc ≥85μm, renfort anticorrosion supplémentaire aux nœuds |
|
Résistance au vent de conception |
120 km/h ~ 180 km/h, peut être personnalisé et renforcé sur demande |
|
Fortification sismique |
Intensité sismique de 8 degrés, peut être personnalisée et renforcée pour des conditions de travail complexes |
|
Précision de transposition |
Précision de réglage de l'angle de phase ± 2°, assurant l'équilibre des paramètres triphasés |
|
Méthode de connexion |
Raccord boulonné à haute résistance, équipé de fixations spéciales, anti-desserrage et anti-corrosion |
|
Norme de mise en œuvre |
Code de structure en acier GB50017, conditions techniques DL/T 646 pour la fabrication de structures de tuyaux en acier de transport et de distribution, etc. |
Dans quels scénarios les tours de transposition en acier d’angle peuvent-elles être utilisées ?
|
Scénarios d'application |
Exigences de base |
Série de produits recommandée |
Principales caractéristiques techniques |
|
Lignes de transport à haute tension (réseaux électriques longue distance, transposition de corridors) |
Structure stable, fonction de transposition de phase forte, résistance élevée au vent et à la glace, longue durée de vie |
Tours de transposition en acier à angle standard, tours de transposition en acier à angle robuste |
Acier d'angle Q235 / Q355 / Q420B galvanisé à chaud ; assemblage boulonné modulaire ; conçu pour la transposition de conducteurs et l'échange de séquence de phases ; résistance au vent jusqu'aux niveaux 11-12 ; forte capacité de charge sur la glace et la neige. |
|
Réseaux électriques urbains et suburbains |
Disposition compacte, économie d'espace, coordination fiable de l'isolation, installation facile |
Tours de transposition en acier à angle de hauteur moyenne, tours de transposition en acier à angle de base étroite |
Taille du corps de la tour optimisée pour un espace urbain limité ; performances de transposition stables ; faible coût de fondation; construction rapide et inspection ultérieure pratique. |
|
Zones de montagne et de collines |
Adaptable aux terrains complexes, rigidité structurelle élevée, faible entretien |
Tours de transposition en acier d'angle de type montagne, tours de transposition en acier d'angle adaptées aux pentes |
Structure en acier d'angle à haute résistance ; bonne stabilité sur les pentes et les terrains accidentés ; forte résistance à la corrosion; adapté aux zones reculées avec des transports difficiles. |
|
Zones industrielles et nouvelles énergies (parcs éoliens/solaires, parcs industriels) |
Forte capacité de charge, anti-vibration, anti-poussière, personnalisable |
Tours de transposition en acier d'angle personnalisées, tours de transposition en acier d'angle pour charges lourdes |
Mode de hauteur, d'envergure et de transposition entièrement personnalisable ; compatible avec les lignes aériennes à haute tension dans les nouvelles bases énergétiques ; forte durabilité dans les environnements poussiéreux et humides. |
- View as

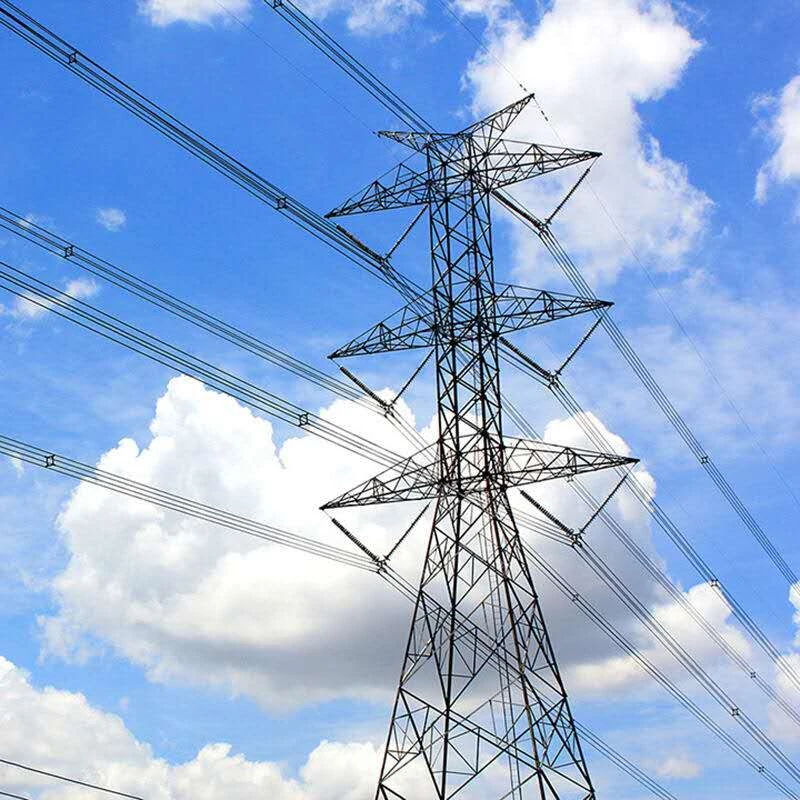

Tour de transposition en acier d'angle galvanisé
Qingdao Anbang New Energy Factory présente avec savoir-faire et dévouement la tour de transposition en acier à angle galvanisé, un dispositif de déphasage de base pour les lignes de transport d'électricité. S'appuyant sur une technologie de traitement avancée de qualité militaire, il intègre une stabilité extrême et une résistance à la corrosion à long terme, spécialement conçu pour les lignes de transmission ultra haute tension et longue distance. Il offre une solution unique au problème du déséquilibre triphasé, garantissant un fonctionnement sûr du réseau électrique pendant trente ans, ce qui en fait le choix privilégié et fiable pour les projets de réseau électrique au niveau national.

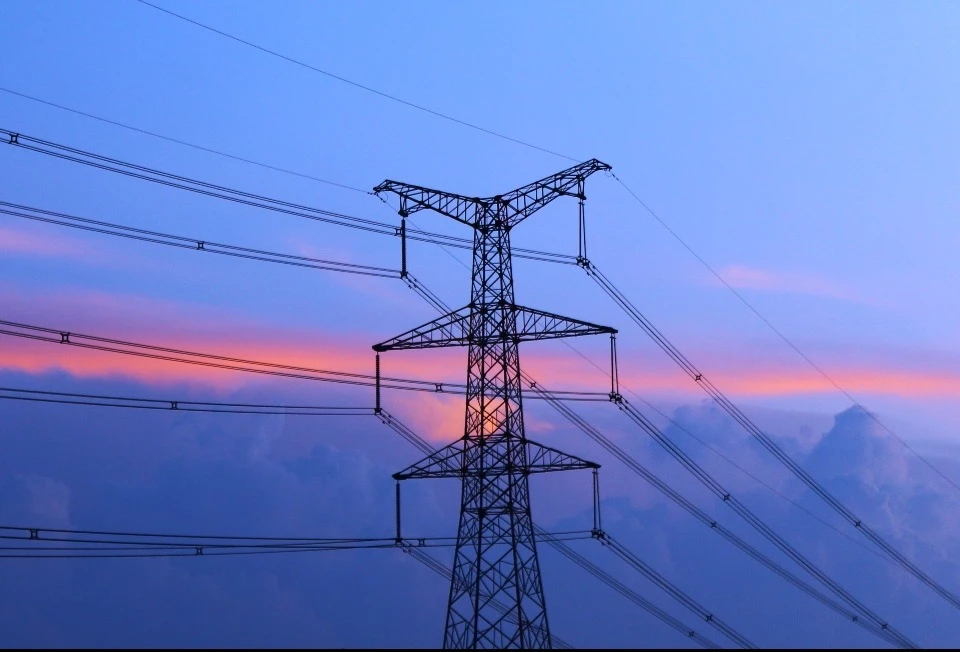

Tour de transposition en acier à angle haute tension
Située à Qingdao, en Chine, Anbang New Energy est une usine source dotée de fortes capacités. Avec une fabrication de précision, elle se concentre sur la recherche, la conception et la production à grande échelle de tours de transposition en acier à angle haute tension, fournissant des solutions de support de déphasage hautes performances et très fiables pour les projets mondiaux de transmission à ultra haute tension.
Tour de transposition de transmission de puissance en acier d'angle
La tour de transposition de transmission de puissance en acier d'angle est une tour en fer spécialisée de type treillis largement utilisée dans les lignes de transmission de puissance à haute et ultra-haute tension. Si vous recherchez un fabricant et un fournisseur fiable, veuillez choisir Anbang, nous pouvons vous offrir une assistance technique.
Tour de transposition de treillis en acier d'angle
Anbang est un fournisseur professionnel de tour de transposition de treillis en acier d'angle, ce produit durable est une structure de ligne de transmission spécialisée largement utilisée dans les projets de transmission d'énergie à haute et très haute tension, généralement appliquée aux réseaux électriques de 110 kV, 220 kV, 330 kV et plus.
Tour de déphasage en acier d'angle
Les tours de déphasage en acier d'angle sont des structures en treillis spécialisées pour les lignes de transmission CA haute tension/très haute tension (THT), fabriquées en acier d'angle standardisé via un assemblage boulonné. Ils combinent la stabilité mécanique des pylônes en acier conventionnels avec la fonction clé de transposition des conducteurs triphasés. Pour trouver une solution complète pour votre projet, veuillez contacter Anbang.
Tour de transmission de puissance en acier d'angle galvanisé
Les tours de transmission de puissance en acier d'angle galvanisé fabriquées par l'usine de Qingdao Anbang sont des structures en acier de type treillis largement utilisées pour soutenir les lignes électriques aériennes dans les réseaux électriques. Fabriquées à partir de profilés d'acier d'angle laminés à chaud et protégées par galvanisation à chaud, ces tours offrent une résistance mécanique élevée, une excellente résistance à la corrosion et une longue durée de vie (généralement 40 à 50 ans). Leur conception en treillis ouvert minimise la charge du vent tout en maximisant l'efficacité structurelle, ce qui les rend adaptés à différents niveaux de tension (10 kV à plus de 800 kV) et conditions de terrain.
En tant que fabricant et fournisseur Tour de transposition en acier d'angle fiable en Chine, nous avons notre usine. Si vous souhaitez acheter des produits de qualité et durables, veuillez nous contacter.
