Usine de tour tangente durable en Chine

En tant que principale tour de type dorsale des lignes aériennes de transmission, la tour en ligne droite représente plus de 80 % du nombre total de pylônes de transmission sur le réseau. Il s'agit du type de tour de base le plus largement utilisé dans les infrastructures de réseau électrique, le transport de nouvelles centrales énergétiques et les projets de mise à niveau du réseau électrique urbain-rural.

Qingdao Anbang Nouvelle Énergie, s'appuyant sur la base de fabrication de structures en acier du Shandong et sur l'accumulation technologique d'une entreprise nationale de haute technologie, est profondément engagé dans la recherche et la fabrication de l'ensemble de la chaîne industrielle des structures en acier de transmission.

Notre usine a développé une série complète de produits de tours en acier à angle droit, couvrant les conditions de transmission principales de 35 kV, 110 kV, 220 kV et 330 kV, y compris tous les types de tours tels que les conceptions en forme de Gan, en forme de gobelet, en forme de hibou et en forme de corne de bélier.

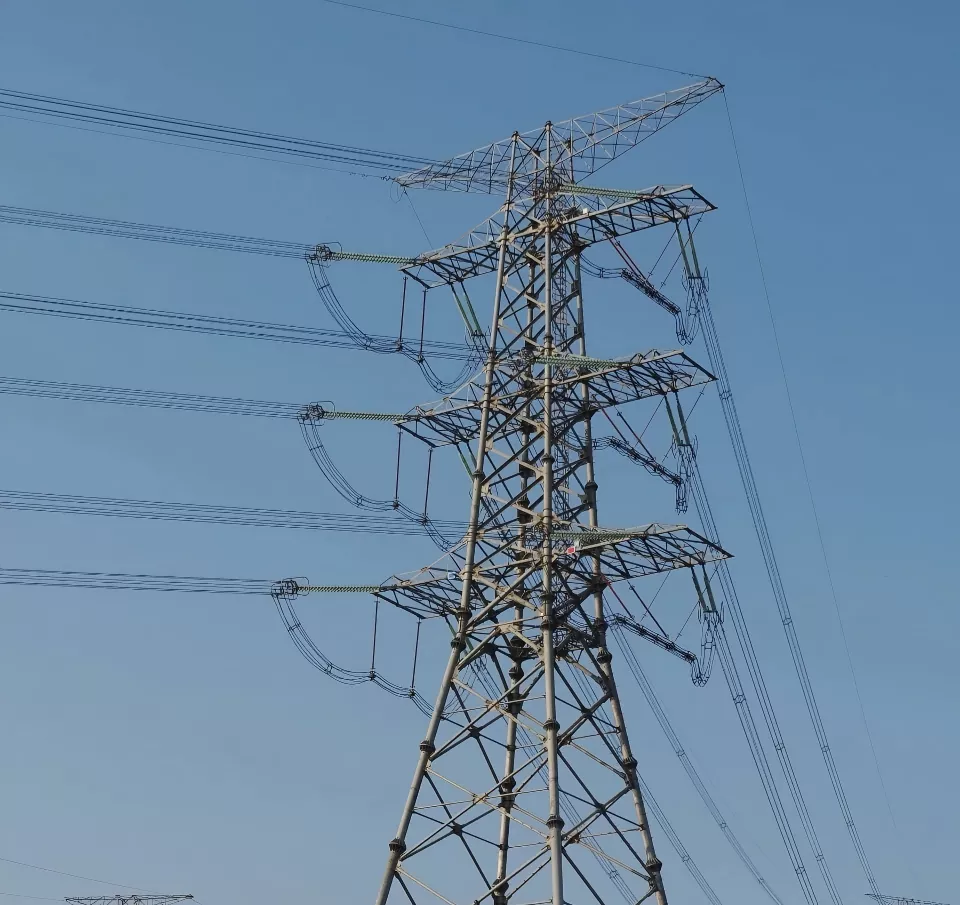

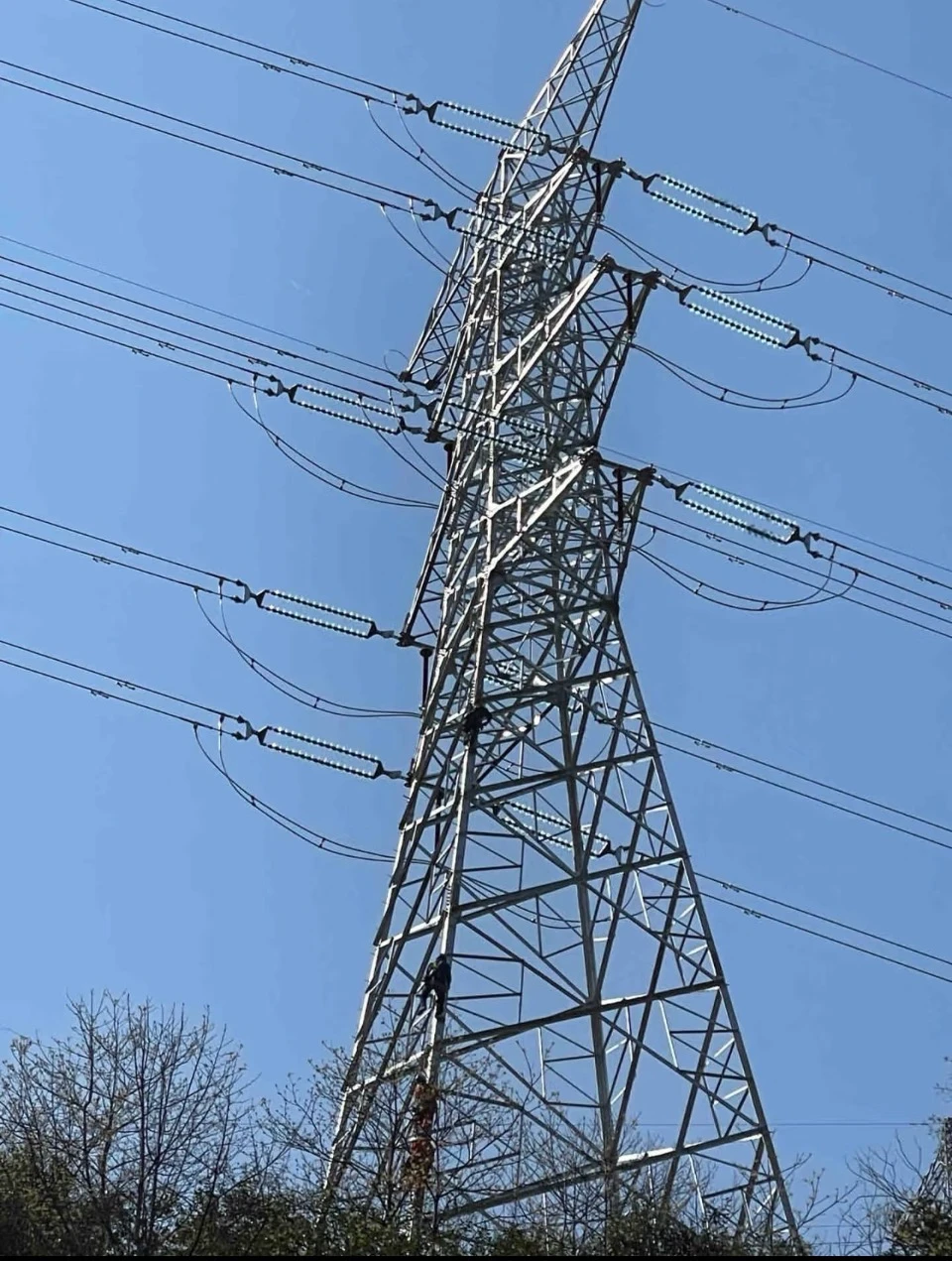

Qu’est-ce que la Tour Tangente ?

Les tours tangentes Anbang sont positionnées comme des structures porteuses exclusives pour les sections de transmission droites, supportant uniquement le poids des conducteurs et des fils de terre, les charges de glace et les charges de vent horizontales, sans supporter la tension longitudinale et la tension angulaire des lignes.

Axés sur une conception mécanique de fermes légères, une protection anticorrosion résistante aux intempéries dans toutes les conditions, une optimisation structurelle précise et une construction et un entretien pratiques, ils sont adaptables à divers scénarios d'infrastructure tels que les plaines, les collines, les montagnes, les environnements côtiers à forte humidité et de brouillard salin, et les nouveaux parcs énergétiques.

Ils fournissent un système de support de structure en acier stable, durable et rentable pour les corridors de transport longue distance, répondant simultanément aux exigences du projet en matière de fourniture d'énergie photovoltaïque et éolienne, de transformation du réseau urbain-rural et de réseautage électrique interprovincial, servant de composant central porteur fondamental des nouveaux réseaux de transport d'énergie.

Notre système de spécifications de tour de série complète

1. Série conventionnelle basse tension (35kV/110kV)

Principalement les tours de type sec simplifiées et en forme de Z ci-dessus, avec des corps de tour bas et légers, une faible empreinte de fondation, adaptées aux réseaux de distribution urbains et ruraux, aux branches de transport de cantons et aux petits projets d'énergie nouvelle connectés au réseau à proximité.

2. Série de lignes réseau haute tension (220 kV/330 kV)

Tours droites standard de type sec et en forme de coupe, espacement optimisé des bras transversaux et distance de coordination de l'isolation, redondance de rigidité suffisante, adaptées aux lignes de transmission principales du réseau électrique, aux lignes principales de transmission interrégionales et aux lignes de sortie des grandes centrales éoliennes et solaires.

3. Série spécialisée compacte

Tours droites compactes à base étroite, réduisant la portée des racines des tours et l'empreinte du couloir, adaptées aux projets dans des zones aux ressources foncières limitées, aux zones résidentielles à proximité et aux couloirs écologiques restreints ; également compatible avec les conditions de virage à petit angle et mineures, augmentant ainsi la flexibilité dans la disposition des lignes.

4. Paramètres structurels généraux

Les principaux matériaux sont l'acier faiblement allié à haute résistance Q345B et Q420, la structure en treillis entièrement assemblée par boulons, la conception du corps de la tour conique trapézoïdale, la hauteur de la tour allant de 18 m à 75 m, adaptée aux longueurs de portée conventionnelles de 80 m à 400 m, strictement conforme aux spécifications de conception de ligne de transmission de puissance GB50545 et aux normes de l'industrie de la structure en acier DL/T pour la production et la fabrication.

Avantages principaux du produit

(1) Optimisation structurelle

S'appuyant sur la technologie de simulation et d'analyse de structure par éléments finis, la section transversale, la disposition inclinée des matériaux et les contraintes des articulations du corps de la tour sont optimisées dans toute la zone, abandonnant la conception traditionnelle des matériaux redondants.

À condition de répondre aux exigences nationales de résistance au vent, de résistance aux tremblements de terre et de couverture de glace, le poids propre du corps de la tour est optimisé de 12 % à 18 %, le chemin de transmission de la force des fermes est clair et la précision du contrôle de déflexion est meilleure que la moyenne de l'industrie.

L'ouverture de la racine de la fondation est plus petite, la quantité d'excavation de terrassement et la consommation de béton sont réduites simultanément, ce qui réduit considérablement les coûts d'acquisition du terrain et de construction civile du projet, et permet d'obtenir un équilibre optimal entre la redondance de la sécurité structurelle, le taux d'utilisation des matériaux et le coût du projet.

(2) Résistant à la corrosion

Anbang adopte l'ensemble du processus de galvanisation à chaud standard national.

L'acier est trempé dans toute la zone et l'épaisseur de la couche de zinc est uniforme et stable ≥ 85 μm, combinée à un traitement de passivation et d'étanchéité, pour résister aux embruns salins côtiers, aux acides et alcalis industriels, à la condensation humide, à la pluie, à la neige, au gel-dégel et à d'autres corrosions environnementales.

La durée de vie de base de la conception du produit est de 50 ans et la couche anticorrosion se dégrade lentement pendant le service extérieur, ce qui réduit considérablement la fréquence des opérations et de l'entretien ultérieurs de la réparation de la peinture et de l'élimination de la rouille, réduisant les coûts d'exploitation et de maintenance de l'ensemble du cycle de vie et s'adaptant aux environnements régionaux complexes tels que la côte du Shandong, l'humidité élevée à l'intérieur des terres et le froid et la glace intenses dans le nord.

(3) Structure de brevet de sécurité auto-développée

Équipée de la structure brevetée anti-escalade recyclable d'Anbang New Energy, la tour est équipée d'une pédale d'accès rétractable, qui est automatiquement recyclée et cachée quotidiennement lorsqu'elle est inactive, empêchant le personnel non concerné de grimper en violation de la réglementation.

Seul le personnel professionnel d'exploitation et de maintenance peut déverrouiller et étendre le canal de maintenance, en tenant compte de la protection de la sécurité des travaux à haute altitude et du contrôle de la sécurité publique, en comblant les lacunes de sécurité des tours traditionnelles sans protection et faciles à monter, et en répondant aux exigences de normalisation de la sécurité du réseau électrique.

(4) Fabrication modulaire préfabriquée

L'ensemble de l'usine de composants de la tour standardise le découpage, le poinçonnage et le pré-assemblage, et tous les trous de boulons sont parfaitement adaptés, et il n'y a pas besoin de découpe et de soudage secondaires sur site, et un épissage et un assemblage de boulons purs sont requis.

Séparation légère des composants, aucun problème de transport routier et transfert pratique des sections de routes montagneuses accidentées.

Processus d'installation simplifié, temps de travail à haute altitude raccourci et coûts de main-d'œuvre et de période de construction réduits de manière synchrone, adaptés à la réparation d'urgence du réseau électrique et aux projets urgents d'infrastructure par lots, au démontage et à la modification pratiques et au remplacement de composants, et a une valeur de réutilisation secondaire.

(5) S'adapter à un large éventail d'environnements

La conception structurelle couvre 8 niveaux de résistance aux tremblements de terre, 12 niveaux de résistance au vent et des conditions sévères de couverture de glace.

La ténacité de l'acier ne se dégrade pas dans des environnements très froids et à basse température, et les performances structurelles des environnements côtiers à forte teneur en sel sont stables.

La forme de la fondation s'adapte de manière flexible aux fondations excavées, aux fondations en dalles et aux fondations en marches enterrées peu profondes, adaptées à de multiples géologies de boue, de pentes, de montagnes et d'appartements, sans transformation de site à grande échelle.

Il convient aux scénarios non standard tels que les couloirs de transmission périphériques de nouvelles centrales énergétiques et les réseaux de lignes dans les zones montagneuses isolées.

(6) Chaîne entière de contrôle qualité

En tant qu'entreprise nationale de haute technologie, Anbang a mis en place un système d'inspection de qualité complet pour la réinspection des usines sidérurgiques, les tests de précision du découpage, la détection des défauts de soudure, les tests de couches galvanisées et les tests de simulation de charge.

Évaluer strictement les normes de fabrication de State Grid et de China Southern Power Grid, avec une forte interchangeabilité des composants et un écart nul dans les tailles d'approvisionnement par lots pour garantir la cohérence du montage par lots des lignes.

Scénarios d'application

Le canal de transmission droit de base haute tension/basse tension du réseau national et du réseau électrique local ;

Les centrales photovoltaïques et les parcs éoliens envoient de la nouvelle énergie vers des lignes spéciales ;

Améliorations du réseau électrique urbain et rural, transformation du réseau rural et lignes d'alimentation électrique internes dans les parcs industriels ;

Projets de transport d'électricité dans des corridors restreints tels que les montagnes vallonnées, les côtes côtières et les réserves écologiques ;

Mise en réseau par lots de lignes droites longue distance et de pylônes résistants à la tension pour construire un système de transmission complet.

Services de support aux entreprises

Qingdao Anbang Nouvelle Énergiefournit des solutions complètes à guichet unique, depuis l'enquête initiale sur la ligne, la conception personnalisée du type de tour, la vérification approfondie des dessins, la production et la fabrication de masse en usine, la distribution de véhicules logistiques, les conseils techniques d'installation sur site et les services intégrés ultérieurs d'exploitation et de maintenance.

Nous soutenons la personnalisation des exportations à l'étranger, la recherche et le développement personnalisés de paramètres non standard, nous appuyons sur les avantages de capacité de production du parc industriel de fabrication intelligente de Jiaozhou, garantissons une livraison rapide à grande échelle et fournissons un support de structure en acier fiable pour les projets d'infrastructure électrique nationaux et étrangers avec une capacité de production stable, une qualité de base et un service à cycle complet.
