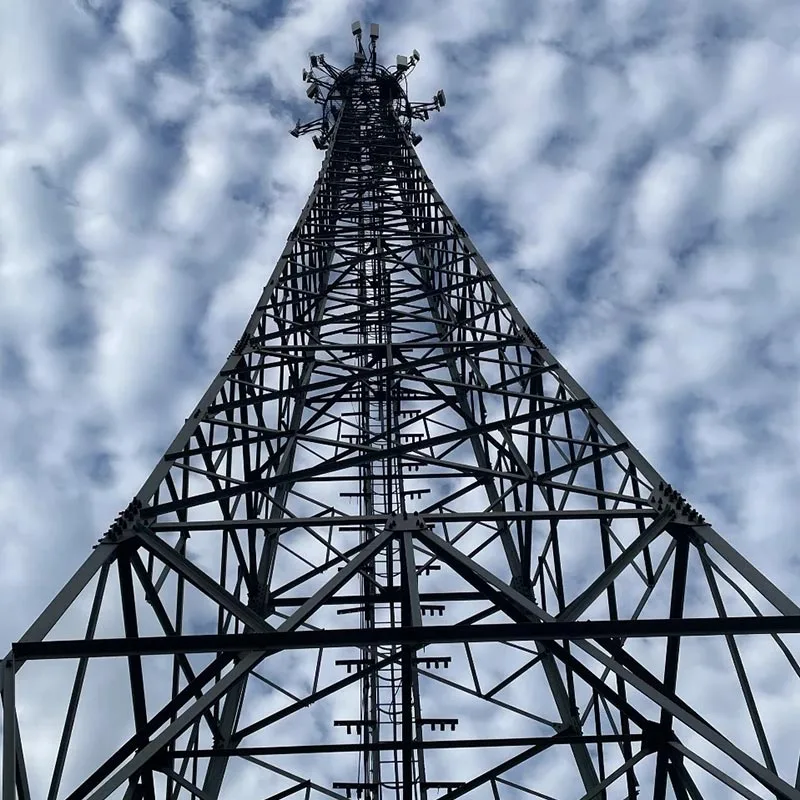

Tour en nid d'abeilles en acier d'angle

Qingdao Anbang New Energy s'appuie sur une chaîne d'approvisionnement mondiale et une équipe de services techniques pour fournir des services complets. depuis la conception initiale du projet et la production personnalisée jusqu'aux conseils d'installation sur site et à l'opération après-vente et entretien.

Nous avons fourni des solutions de tours en nid d'abeilles en acier d'angle pour plusieurs nouveaux projets d'énergie et d'électricité dans Asie du Sud-Est, Europe, Afrique et autres régions.

Nous pouvons répondre rapidement et livrer des produits de haute qualité selon exigences locales en matière de climat, de normes et de calendrier de construction, soutenant l'énergie et les infrastructures propres à l'échelle mondiale développement.

Notre produit comporte une structure en treillis en nid d'abeille comme noyau, intégrant la capacité portante élevée des tours d'angle traditionnelles en acier avec la grande stabilité des structures en nid d'abeilles.

Le Le matériau principal est un acier d'angle laminé à chaud à haute résistance qui répond aux normes nationales et utilise un matériau durable. trempage à chaud procédé de galvanisation anti-corrosion. Il prend en charge la personnalisation complète des paramètres pour la hauteur de la tour, la charge et la résistance au vent. niveau, et plus encore.

Le produit combine également une structure compacte, un faible encombrement, une forte résistance au vent et aux séismes, et faibles coûts d'entretien. Il est conforme aux normes internationales et nationales telles que ISO 9001 et GB/T 2694, adaptées pour structures de hauteur moyenne et basse (15 à 60 mètres) dans les domaines des énergies renouvelables, de l'électricité, des communications, de la sécurité et autre domaines, fournissant des solutions de support efficaces, sûres et rentables pour les projets mondiaux.

Avantages principaux

Support technologique de renforcement des brevets: Nos tours nid d'abeilles d'angle en acier sont équipées de renforts brevetés technologie pour les composants en acier utilisés dans les pylônes de transmission de puissance (CN223937740U).

La tour est construite avec Acier d'angle laminé à chaud à haute résistance soigneusement sélectionné, tel que Q355B/Q345B, accompagné de plaques de nœuds épaissies (≥5mm) et plaques de base (≥16 mm). Chaque lot est accompagné d'un certificat matière et de tests de performances mécaniques comprenant analyses spectroscopiques et essais de traction.

Performance structurelle exceptionnelle: La tour en nid d'abeilles en acier d'angle est conforme à la mécanique triangulaire spatiale système et utilise de l'acier d'angle à haute résistance, assurant un centre de gravité stable avec une forte résistance au vent et à la glace.

Par formant supports triangulaires à travers des pinces, des tiges filetées et des manchons filetés, la résistance et la rigidité du principal angle l'acier est considérablement augmenté sans perçage, évitant ainsi d'endommager le matériau de base et améliorant globalement capacité portante de plus de 30 %.

Protection contre la corrosion longue durée: Le processus anticorrosion de base utilise la galvanisation à chaud (sablage jusqu'à la rouille grade d'enlèvement Sa2.5), avec une épaisseur de couche de zinc ≥86μm (conformément aux normes GB/T 13912).

Cela peut être mis à niveau vers une solution anticorrosion composite selon les exigences du client, adaptée aux environnements sévères tels que côtière brouillard salin élevé et zones industrielles.

Construction efficace: La méthode de connexion utilise principalement des boulons avec soudure partielle en complément. Segment de tour l'assemblage est réalisé via une plate-forme d'assemblage automatisée.

Segments complets indépendants préfabriqués en usine du la tour utilise des joints plaque à plaque circulaires, éliminant les connexions de plaques traditionnelles. Les cordons de soudure sont inspectés de manière non destructive (UT/MT) pour garantir la solidité de la connexion.

Personnalisation flexible: Nous fournissons des services de personnalisation complets des paramètres (hauteur/charge/interface). Hauteurs des tours portée de 15 à 60 mètres, avec une capacité de charge de 500 à 5 000 kg, parfaitement adaptée au booster photovoltaïque stations, mesure du vent pour l'énergie éolienne, stations de base de communication et autres exigences diverses.

Scénarios d'application étendus: Convient pour la transmission de puissance (ultra haute tension/haute tension), base de communication stations, support d'énergie éolienne, protection contre la foudre, surveillance et autres domaines, couvrant des hauteurs de 5 à 80 mètres.

La structure compacte en nid d'abeille réduit l'encombrement de 10 % à 15 % par rapport aux tours en acier d'angle traditionnelles, ce qui le rend plus adapté aux espaces limités dans les banlieues urbaines, les terres agricoles et les zones montagneuses.

Paramètres de spécification

Scénario d'application

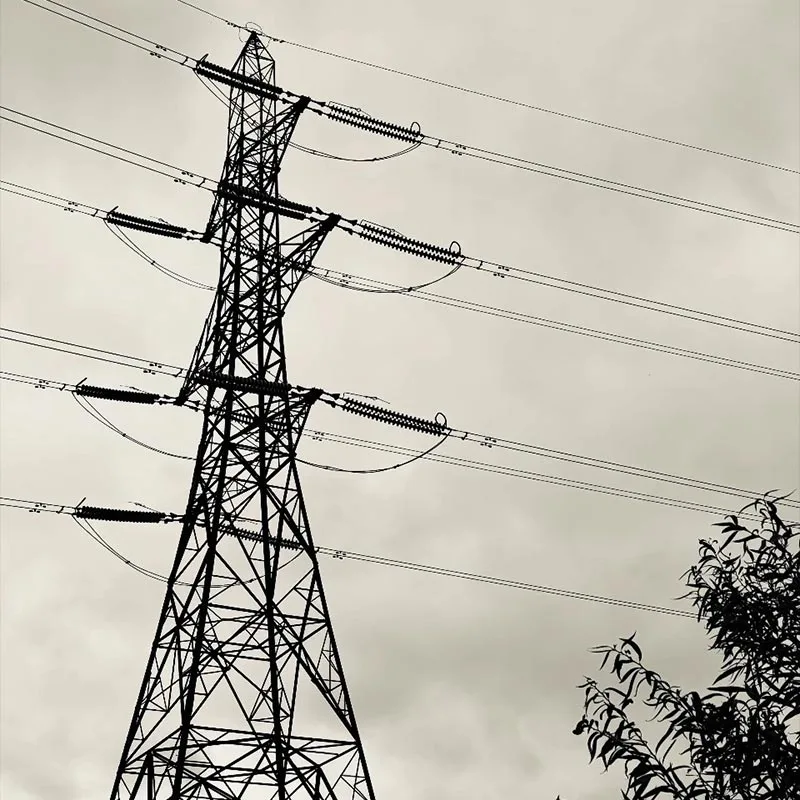

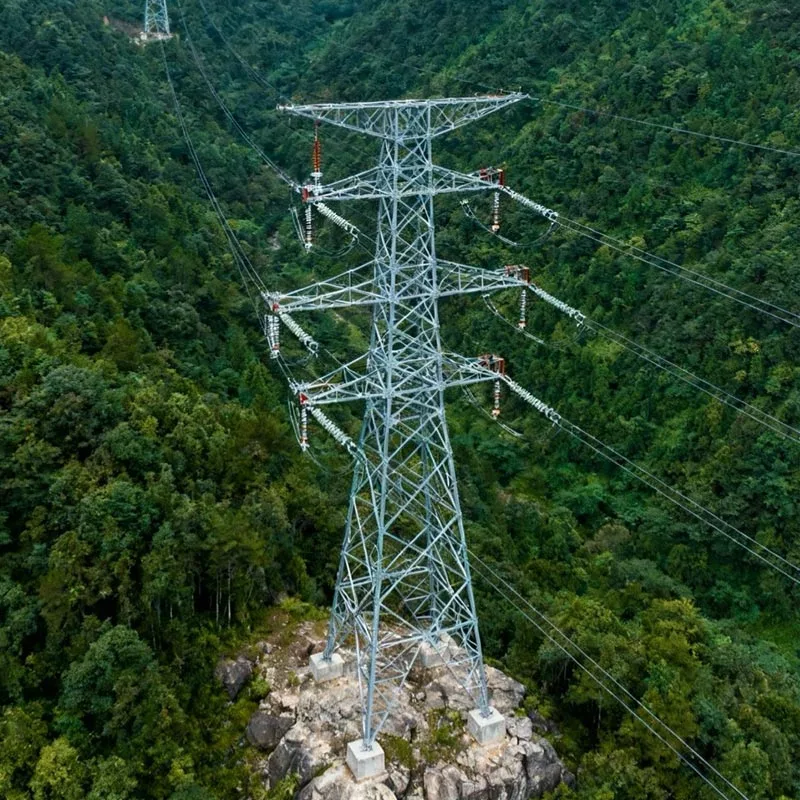

Transmission d'énergie électrique: Lignes de transmission haute tension / ultra haute tension, rénovation du réseau rural, parc tours de support d’alimentation.

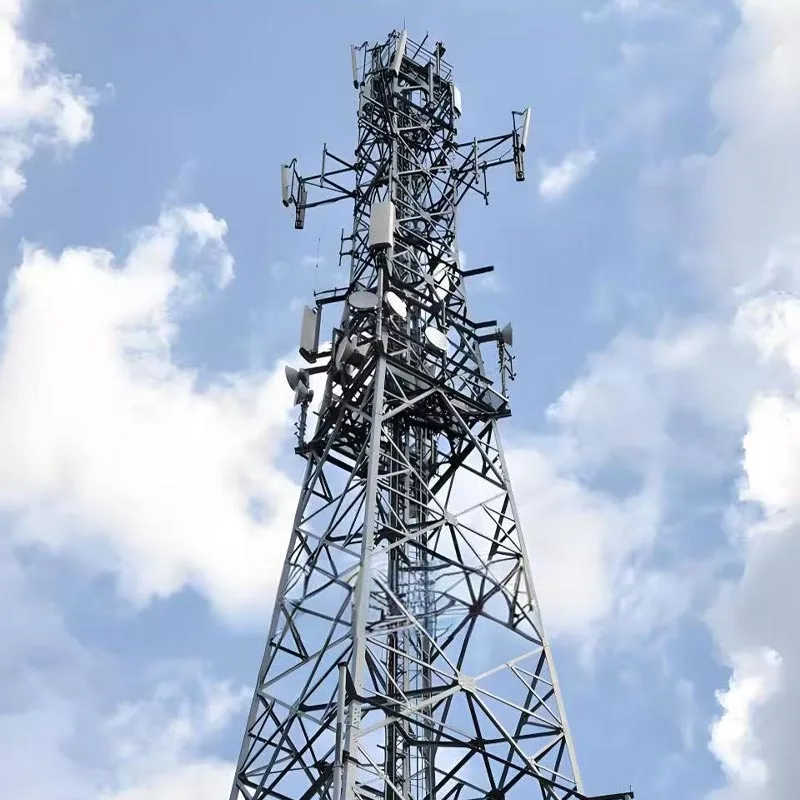

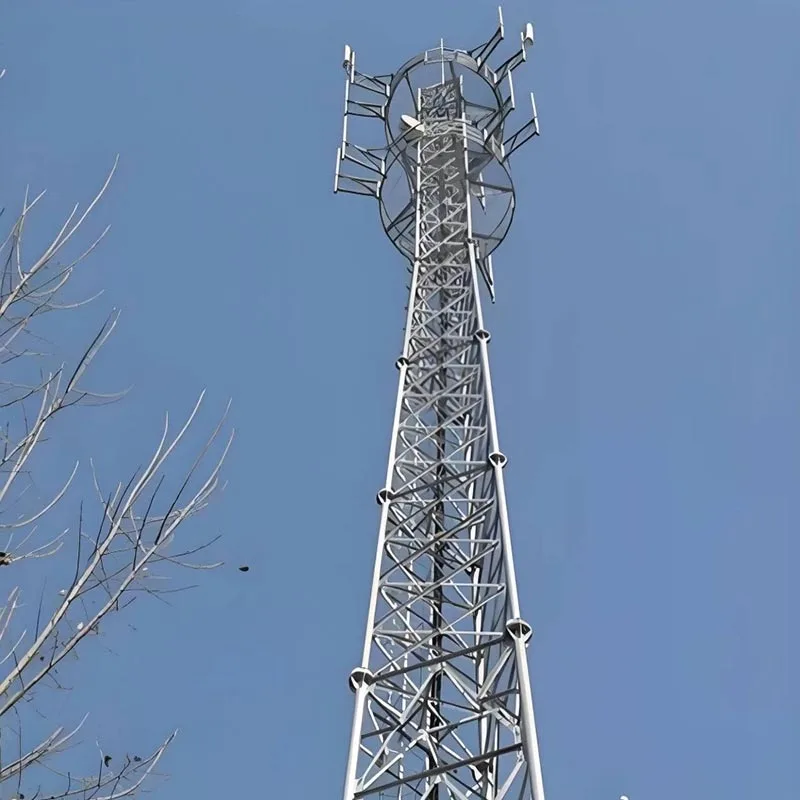

Stations de base de communication: stations de base macro 5G/4G, supports de stations micro, couverture du signal urbain et rural tours.

Prise en charge de l'énergie éolienne: Tours de mesure du vent, tours de lignes de collecte, surveillance des stations de terrain et foudre tours de protection.

Stockage d'énergie photovoltaïque: Tours de communication pour centrales photovoltaïques, tours de surveillance de sécurité de sites.

Surveillance industrielle: Tours de télésurveillance pour mines, champs pétroliers, rivières, prévention des incendies de forêt, etc.

Ingénierie municipale: Éclairage urbain, surveillance du trafic, surveillance météo, tours de protection contre la foudre.

Montagne / Banlieue: Tours légères pour les zones au terrain complexe, transport et installation plus faciles.

FAQ

1. Quelle est la différence entre une tour en nid d'abeilles en acier d'angle et une tour en acier d'angle traditionnelle ?

Par rapport aux tours en acier d'angle traditionnelles : la structure en treillis en nid d'abeille optimise le chemin de transmission de force, augmentant la capacité portante de 15 % à 20 % avec la même quantité d'acier, offrant ainsi de meilleures performances éoliennes et sismiques résistance et une efficacité plus élevée dans l’assemblage modulaire.

2. Comment la protection contre la corrosion est-elle adaptée aux projets globaux ?

La galvanisation à chaud standard (couche de zinc ≥86μm), passe le test au brouillard salin de 96 heures sans rouille ;
Pour les scénarios côtiers à forte teneur en sel, industriels et autres, une double solution anticorrosion avec galvanisation à chaud et un revêtement en fluorocarbone est fourni, prolongeant la durée de vie jusqu'à 35 à 40 ans ;
Toutes les fixations sont galvanisées à chaud et les connexions boulonnées utilisent un revêtement Dacromet pour éviter la corrosion localisée.

3. Quel est le cycle de livraison des produits personnalisés ?

Produits standards (15 à 30 mètres) : disponibles en stock, expédiés sous 7 à 15 jours ;
Produits personnalisés (30 à 60 mètres, y compris les exigences spéciales en matière de protection contre la corrosion et de charge) : en fonction de la conception complexité, la production est achevée en 20 à 45 jours, avec des conseils d'installation et une assistance technique fournis.

4. Quels points clés nécessitent une attention particulière lors de l’installation et de la maintenance ?

Installation : doit être effectuée par une équipe possédant les qualifications requises pour l'installation de structures de grande hauteur, assemblée strictement selon plans, avec couple de serrage des boulons répondant aux normes (boulons M24 ≥ 400 N·m) pour garantir la verticalité ;
Entretien : Vérifiez l'épaisseur de la galvanisation et le serrage des boulons tous les 2 ans ; procéder à une inspection complète après des typhons ou des tremblements de terre ; réparer la couche anticorrosion tous les 3 ans en zone côtière, et re-mesurer résistance à la terre tous les 1 à 2 ans.

5. À quelles normes internationales/nationales le produit est-il conforme ?

Normes nationales : GB/T 2694 « Conditions techniques pour la fabrication des pylônes de lignes de transmission », GB 50017 « Acier Norme de conception de structure", GB 50135 "Norme de conception de structure de grande hauteur" ;
Normes internationales : système de gestion de la qualité ISO 9001, ASTM, DIN, JIS, etc., et peut fournir des documents de conformité selon les exigences du pays du projet.
