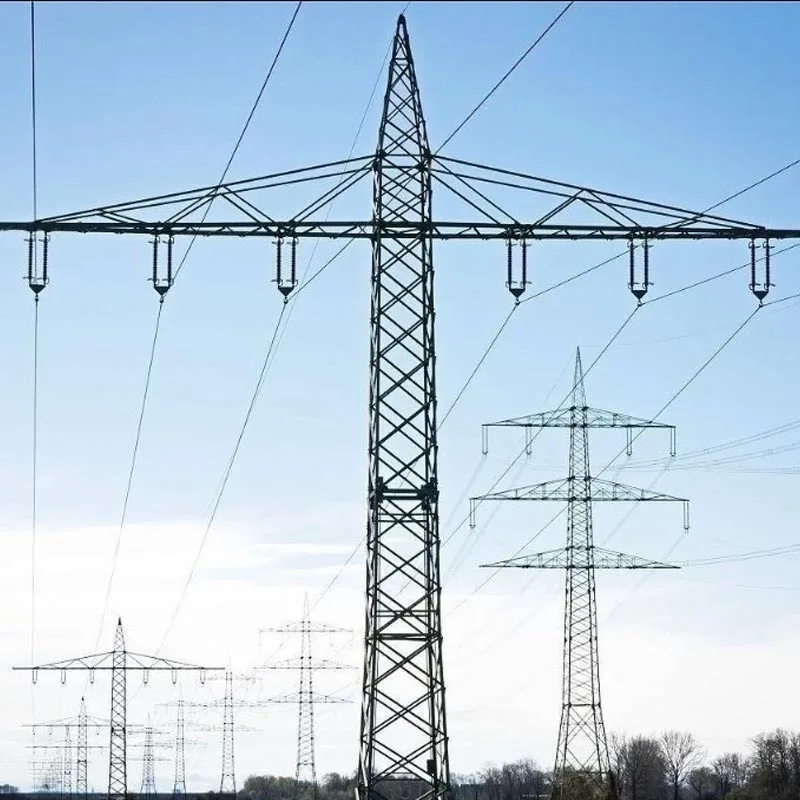

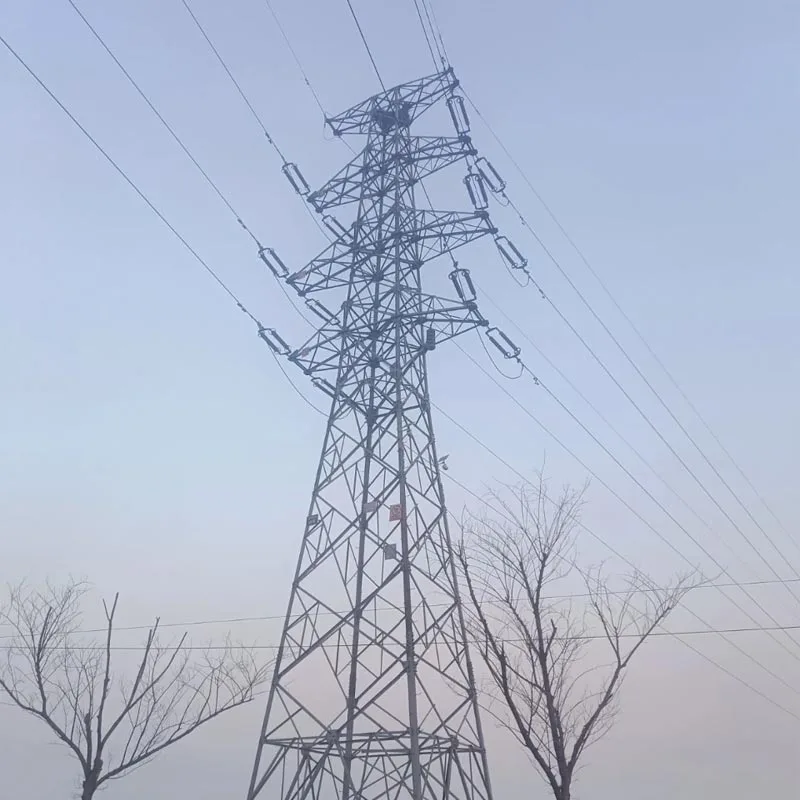

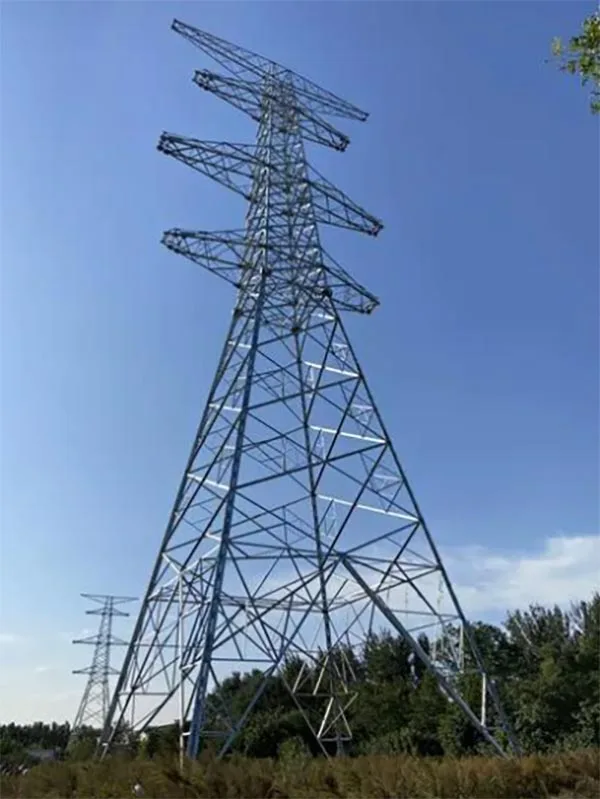

Tour de transposition en acier d'angle galvanisé

La tour de transposition en acier à angle galvanisé de Qingdao Anbang New Energy choisit une norme nationale à haute résistance cornière en acier galvanisé comme composant porteur de base. La structure globale a été optimisée grâce à professionnel calculs et conception mécaniques, principalement pour la transmission CA haute tension et ultra haute tension de 110 kV à 500 kV ligne scénarios, spécifiquement utilisés pour obtenir un déphasage ordonné des conducteurs triphasés.

Il répond efficacement problèmes causés par la disposition asymétrique des conducteurs lors de la transmission longue distance, tels qu'un capacitif déséquilibré courant, perte de ligne excessive, fluctuations de tension et anomalies de protection des relais, améliorant ainsi le réseau électrique l'efficacité de la transmission depuis la source et assurer le fonctionnement sûr, stable et fiable à long terme du système de transmission.

Le produit utilise un processus anticorrosion de galvanisation à chaud mature, avec une couche de zinc uniforme et dense qui adhère fortement, améliorant considérablement la résistance à la corrosion et au vieillissement, et s'adaptant aux conditions difficiles et complexes environnements tels que le brouillard côtier à haute teneur en sel, les zones de pollution industrielle et les climats froids et enneigés.

Tirer parti de Qingdao Anbang New La base de production moderne d'Energy, la fabrication standardisée et de précision en usine sont réalisées, avec une qualité stricte processus de contrôle appliqués depuis la découpe, le poinçonnage et le soudage des matières premières jusqu'à la galvanisation et l'assemblage d'essai, assurant efficacement l’exactitude et la cohérence des composants.

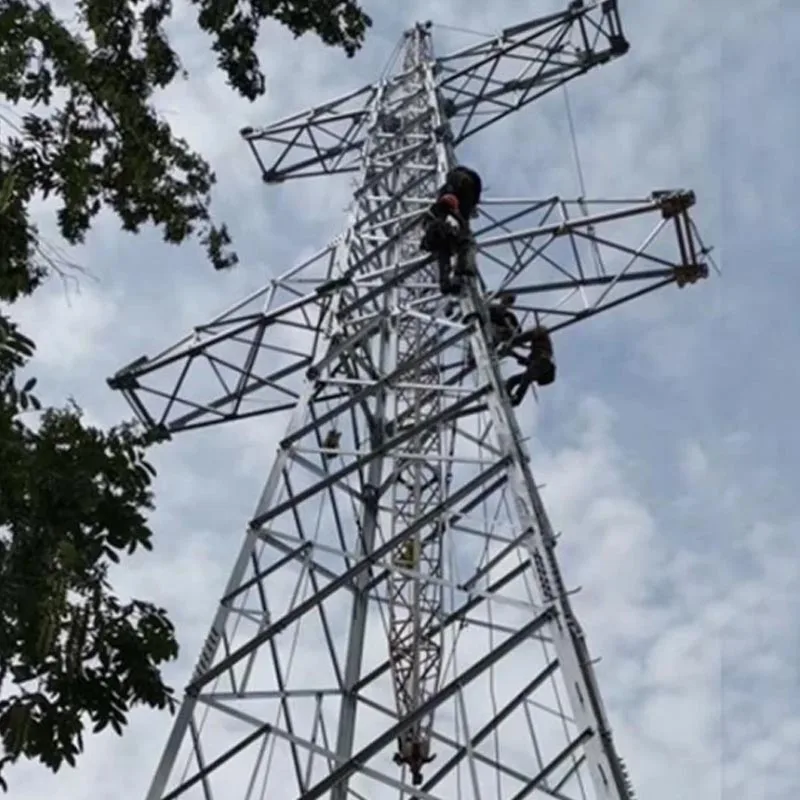

Cette tour de déphasage en acier d'angle galvanisé peut s'adapter entièrement à différents niveaux de tension, conditions de terrain, et exigences de conception de ligne, et tout en offrant une excellente résistance structurelle et une excellente résistance au vent et aux tremblements de terre, il aussi prend en compte la commodité de l'assemblage sur site et la facilité de maintenance future, ce qui en fait un système sûr, efficace et rentable solution privilégiée pour diverses rénovations de déphasage de lignes de transmission et de nouveaux projets de construction.

Avantages principaux

Résistance à la corrosion, longue durée de vie

Utilise la galvanisation à chaud avec une couche de zinc épaisseur ≥85μm, formant une couche protectrice dense qui fournit à la fois une barrière physique et électrochimique protection.

Outdoor maintenance-free life exceeds 30 years, suitable for harsh environments such as coastal and zones industrielles.

Structure stable

Fabriqué en acier d'angle galvanisé Q235/Q345 à haute résistance comme le matériau de base, avec un design en treillis.

Résistance au vent ≥30 m/s, résistance à la couverture de glace ≥8 mm, intensité sismique 8, répondant aux exigences de charge sur des terrains complexes et des climats extrêmes.

Entretien pratique

Utilisation de tours de transposition en acier d'angle galvanisé une conception modulaire de séparation de phase, permettant une commutation précise des conducteurs triphasés sans câbles de liaison.

Le la structure est simple, améliorant considérablement l’efficacité de la construction et de l’entretien.

Fabrication en usine et contrôle qualité

Qingdao Anbang New Energy est propriétaire de son usine, avec production standardisée. De l'inspection des matières premières à la galvanisation et à l'assemblage finis, le processus est strictement suit les normes nationales, garantissant des performances constantes de chaque tour de commutation de phase en acier d'angle galvanisé.

Personnalisation flexible

Le type de tour, la hauteur et la méthode de commutation de phase peuvent être personnalisé en fonction du niveau de tension de ligne, de la distance de portée et des conditions de terrain, adapté à diverses puissances projets de commutation de phase de lignes de transport.

Principe de fonctionnement du produit

La tour de déphasage en acier d'angle galvanisé est une tour spécialisée utilisée dans les lignes de transport d'énergie pour réaliser étape échange de conducteurs triphasés.

Dans les lignes de transmission CA longue distance, les conducteurs triphasés peuvent provoquer Courants capacitifs déséquilibrés dus à une disposition asymétrique, entraînant une augmentation des pertes sur le réseau, un faux fonctionnement de relais la protection et d’autres problèmes.

La tour dispose des points de suspension des conducteurs à différentes hauteurs et positions sur le corps de la tour, permettant aux conducteurs de phase A, B et C d'échanger leurs positions de manière ordonnée comme ils traversent la tour.

Cela permet d'obtenir un déphasage périodique, d'équilibrer les courants capacitifs triphasés, réduit les pertes de ligne et améliore l'efficacité de la transmission et la stabilité opérationnelle du réseau électrique.

Son noyau compte sur la haute résistance et la stabilité de l'acier d'angle galvanisé pour garantir que la tension et l'espacement des conducteurs se rencontrent sécurité normes au cours du processus de changement de phase.

Détails du produit

Traitement des composants

Tous les composants en acier d'angle de la tour de transposition en acier d'angle galvanisé sont coupés, poinçonnés et pliés avec précision, avec des tolérances dimensionnelles conformes à la norme GB/T 9787 pour garantir l'assemblage. précision.

Protection contre la corrosion

Après dérouillage, les composants sont immergés dans du zinc fondu à 450-460°C, formant une couche d'alliage zinc-fer avec une couverture uniforme sans placage manqué ni renflements de zinc. Coins morts tels que les trous de boulons et les soudures sont entièrement protégés.

Structure de la tour

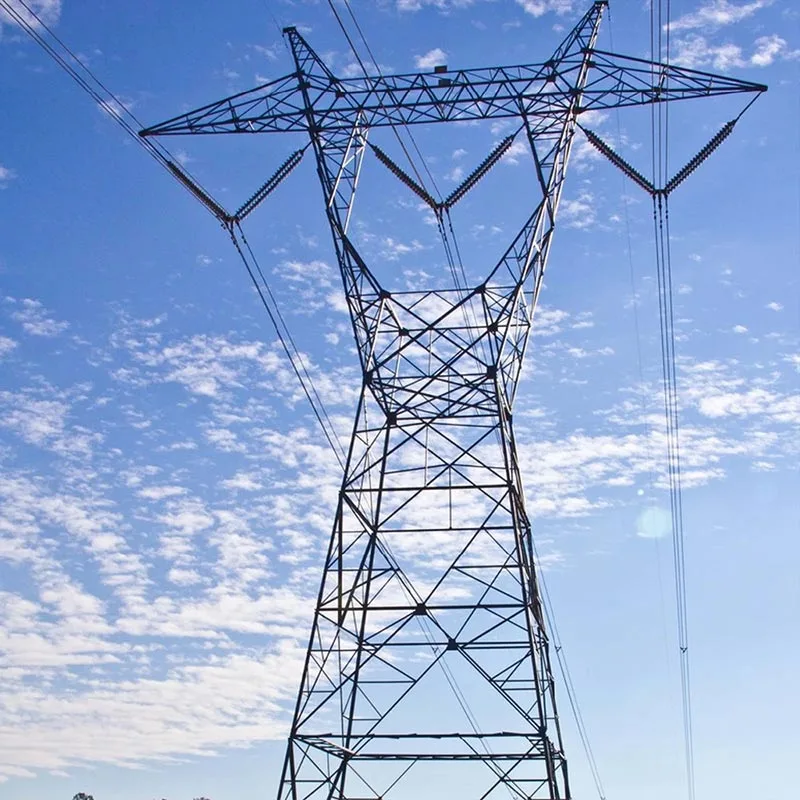

La tour utilise une structure en treillis, avec une disposition raisonnable des principaux éléments, diagonales et traverses, chemins de contrainte clairement définis et placement précis de la suspension à déphasage points pour assurer un espacement sûr des conducteurs pendant le déphasage.

Configuration des accessoires

Équipé de boulons galvanisés à chaud, de rondelles, de clous de pied, d'échelles et d'autres accessoires avec une résistance à la corrosion conforme à la tour, empêchant la corrosion électrochimique.

Inspection d'usine

Chaque tour de déphasage en acier d'angle galvanisé subit des tests dimensionnels inspection, mécanique Tests, mesure de l'épaisseur de galvanisation et vérification de l'assemblage d'essai, et ne peut quitter l'usine qu'après réussir ces tests.
