Tour de tension de transmission de puissance

La tour de tension de transmission de puissance nouvelle énergie Qingdao Anbang est un équipement de support de base adapté à 110kV-1000kV lignes de transmission à haute et ultra haute tension, également appelées pylônes de tension ou pylônes d'angle. Choisissez-nous comme fabricant et fournisseur, nous pouvons proposer des solutions uniques dans le monde entier.

Notre tour suit le Norme de fabrication GB/T 2694-2018 et utilise une structure en treillis d'acier d'angle à haute résistance, spécialement conçue pour virages de ligne, sectionnement et points terminaux. Il peut supporter efficacement la tension des conducteurs, résister à des conditions extrêmes Conditions et obtenir un ancrage stable et une transmission sûre de la ligne électrique.

Les tours de tension de transmission de puissance sont largement utilisées dans la transmission inter-régions longue distance, la nouvelle collecte d'énergie et livraison et projets de construction de réseaux électriques de base. Avec des avantages tels qu'une stabilité élevée et une corrosion durable Résistance et installation pratique, ils sont devenus des équipements clés pour assurer le fonctionnement sûr et économique du réseau électrique, soulignant la force de la fabrication intelligente chinoise.

Avantages principaux

Résistance à la charge à haute résistance

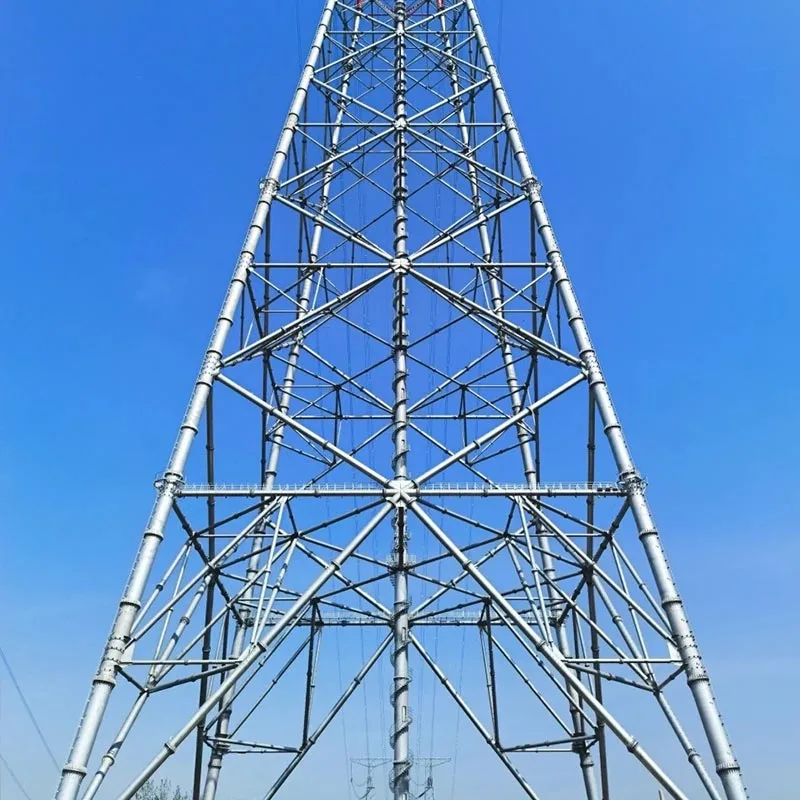

Les principaux matériaux de la tour de tension de transmission sont Acier d'angle à haute résistance Q355B et Q420B, avec une conception structurelle en treillis qui garantit un rendement uniforme et raisonnable. répartition des contraintes.

Il peut supporter efficacement la tension axiale des conducteurs, la charge du vent, la charge de glace et les effets sismiques, et peut répondre aux exigences d'angle de ligne de 2° à 30°.

La stabilité structurelle dépasse de loin les normes de l'industrie, éliminer le risque d’effondrement progressif des lignes et assurer la sécurité des lignes de transport.

Longue durée sans entretien

La tour de tension de transmission adopte un double anti-corrosion système de galvanisation à chaud et de revêtement en poudre époxy, suivant strictement les exigences de la norme GB/T 13912.

Le la durée de vie anticorrosion est ≥30 ans, ce qui le rend adapté aux environnements extérieurs difficiles tels que les zones côtières, terres salines-alcalies et régions montagneuses très froides, réduisant considérablement le cycle de vie complet de l'exploitation et les coûts de maintenance des pylônes de tension de transmission et minimiser les investissements de réparation ultérieurs.

Préfabrication standardisée et installation pratique

La tour de tension de transmission de puissance est entièrement préfabriqué standardisé en usine, avec une précision des composants contrôlée à ± 0,5 mm, strictement fabriqué selon Conditions techniques GB/T 2694-2018.

L'assemblage sur site utilise des connexions boulonnées sans nécessiter de construction complexe équipement, permettant un assemblage rapide, raccourcissant considérablement les cycles de construction, améliorant l’efficacité du projet et s'adapter aux diverses exigences d'installation du terrain.

Adaptation personnalisable

La structure, les dimensions et les spécifications de la transmission la tour de tension peut être personnalisée en fonction des niveaux de tension de ligne, des angles de virage, des conditions du terrain et de la charge exigences.

Il couvre plusieurs configurations, notamment le type à coupelle, le type à tête de hibou et le type « sec », adaptable à AC/DC. des systèmes de transmission de différents types, répondant aux exigences de tension pour les lignes de 110kV à 1000kV, et adapté aux environnements complexes tels que les déserts, les montagnes et les zones côtières.

Protection de haut niveau

La tour de tension de transmission a un indice de résistance sismique de 7 à 8, répondant aux normes GB 50260, avec des niveaux de protection IP23 à IP54.

Il présente une excellente résistance au vent, à la glace, et une protection contre la foudre, capable de résister à de fortes charges de vent de 0,35 KN/m² à 0,75 KN/m² et à des conditions de glace de 8 mm, garantissant fonctionnement stable dans des conditions météorologiques extrêmes et maintien des performances ininterrompues de la ligne de transmission.

Principe de fonction du produit

En tant que « nœud d'ancrage rigide » d'une ligne de transmission, la fonction principale d'une tour de tension de transmission de puissance est de supporter tension du conducteur, équilibrer les forces sur la ligne et assurer le fonctionnement stable de la ligne de transmission. Le Le principe de sa fonction se reflète principalement sous trois aspects :

Tout d’abord, la tension et l’ancrage.La tour de tension de transmission fixe les conducteurs à travers la tête de la tour les cordes de bras transversal et d'isolateur de contrainte, recevant et équilibrant la tension axiale des deux côtés du conducteur à tours de ligne, segmentations ou positions terminales, empêchant l'étirement ou le détachement du conducteur, évitant la ligne déplacement et fournissant un support rigide à la ligne.

Deuxièmement, l’équilibre des forces et la transmission.La structure en acier d'angle en treillis de la tour de tension de transmission est conçu grâce à une simulation mécanique professionnelle pour transmettre uniformément diverses forces telles que la tension du conducteur, charge de vent et charge de glace sur les fondations de la tour, empêchant la concentration de contraintes locales et évitant la déformation de la tour ou des dommages, et assurer la stabilité structurelle à long terme de la tour.

Troisièmement, optimiser la disposition des lignes.Grâce à une conception d'angle raisonnable et à une configuration structurelle, la transmission la tour de tension permet le retournement de ligne et le contrôle des segments, équilibre l'asymétrie des paramètres de ligne, réduit la ligne supplémentaire pertes et interférences électromagnétiques, et assure une distance de sécurité entre les conducteurs et le sol ou les bâtiments, répondant aux exigences des normes DL/T5352-2018 et garantissant la sécurité de la transmission et la qualité de l'énergie.

Nos prestations

Conception de solutions personnalisées

S'appuyant sur une équipe professionnelle de R&D et une expérience en ingénierie, combinées à celles des clients Paramètres de la ligne de transmission, conditions du terrain et exigences de charge, nous fournissons une conception structurelle exclusive, une tension calcul, optimisation du schéma d'angle et services de conseil technique globaux pour les pylônes de tension de transmission, s'assurer que les tours répondent précisément aux besoins d'ingénierie.

Fabrication à guichet unique

Qingdao Anbang possède une usine moderne et indépendante, permettant un contrôle complet de la transmission tours de tension depuis l'approvisionnement en matières premières, la découpe, le soudage, le traitement de protection contre la corrosion jusqu'au produit fini inspection.

Chaque procédure suit strictement la norme GB/T 2694-2018 et est soumise à des tests non destructifs pour garantir que la qualité de la tour répond aux normes.

Assistance technique sur site

Nous proposons des conseils d'installation sur site, une explication des procédures, une mise en service technique, et d'autres services pour les tours de tension de transmission, en envoyant des techniciens professionnels pour aider à résoudre divers problèmes pendant la construction, garantissant que les tours sont installées conformément aux normes et mises en œuvre efficacement opération.

Garantie après-vente à cycle complet

Les tours de tension de transmission de puissance sont accompagnées d'une garantie ≥ 30 ans. Nous avons établi un mécanisme complet de suivi après-vente, inspectant régulièrement l'état opérationnel des produits, fournissant support technique à vie et services de réparation d'urgence, répondant rapidement aux besoins des clients et assurant fonctionnement stable à long terme des tours, réduisant les risques d'exploitation et de maintenance des clients.

Spécifications du produit
