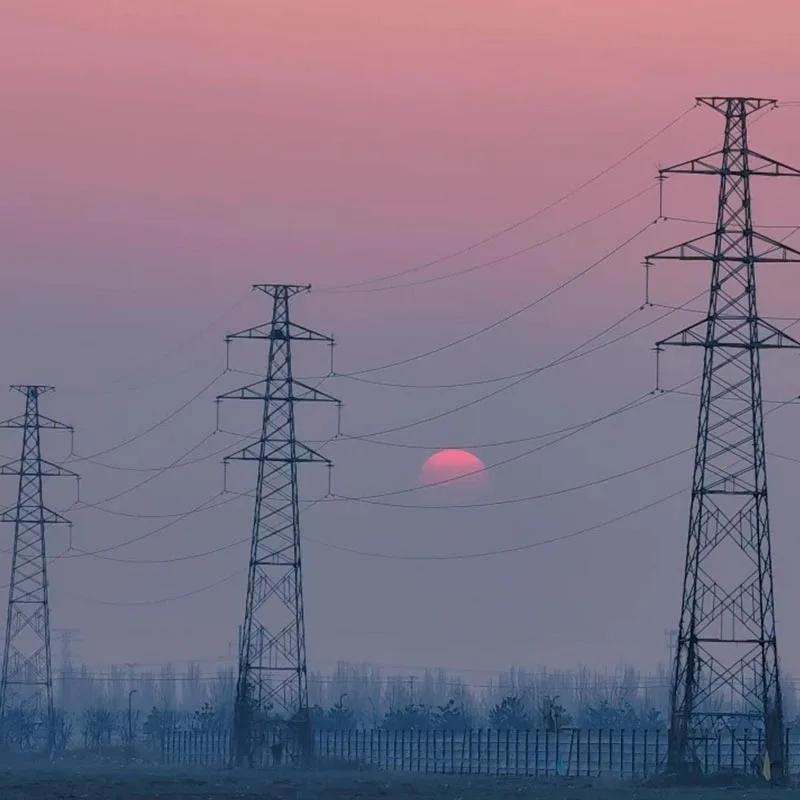

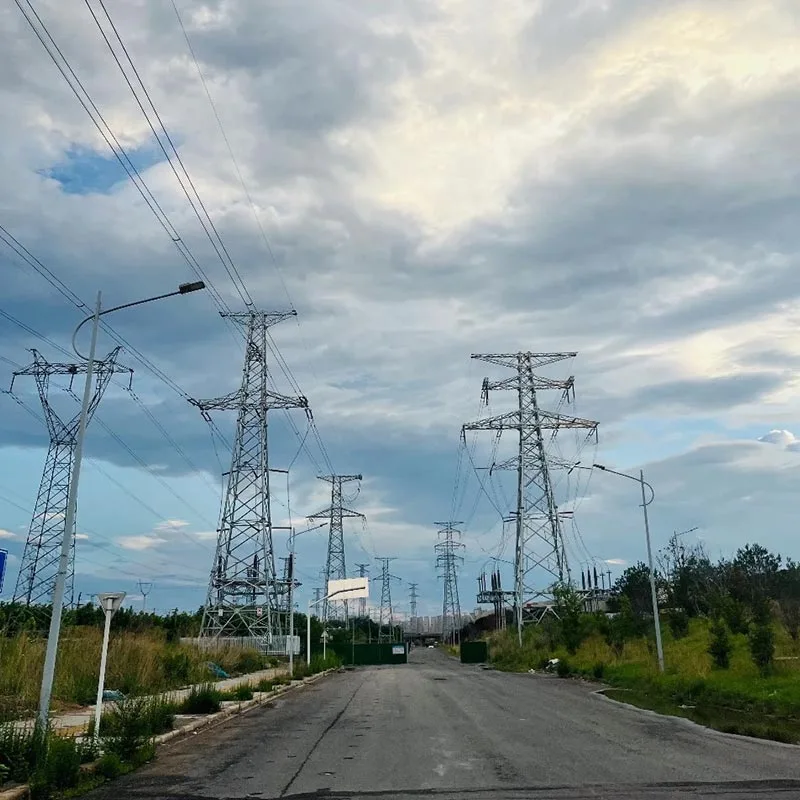

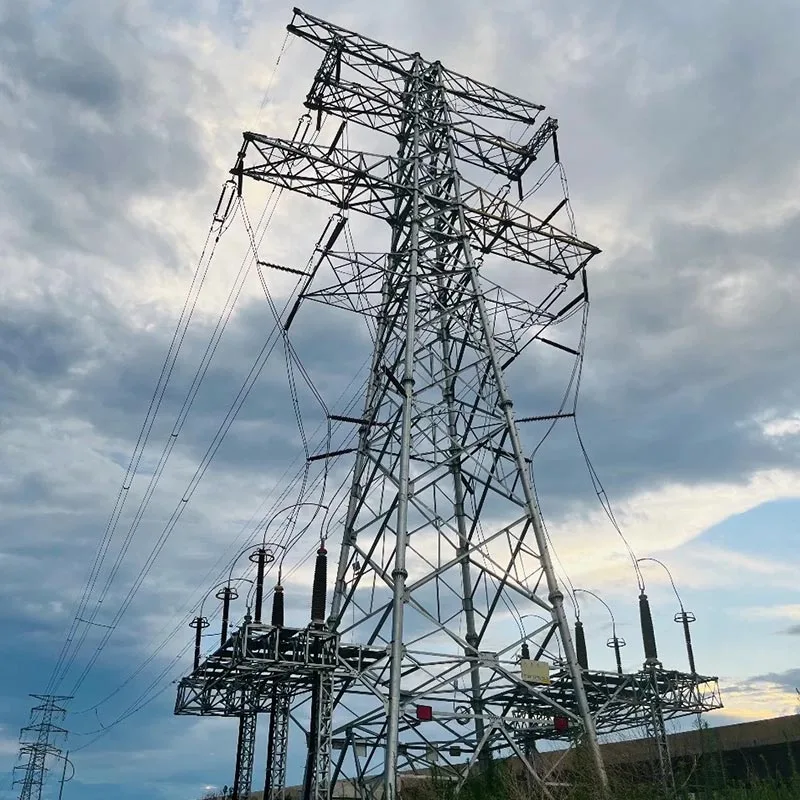

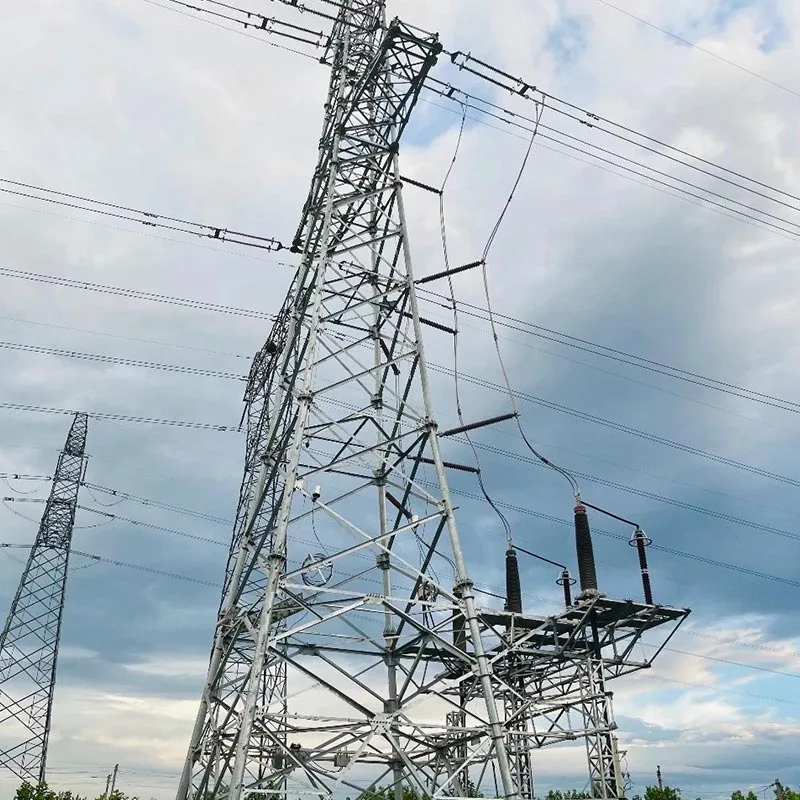

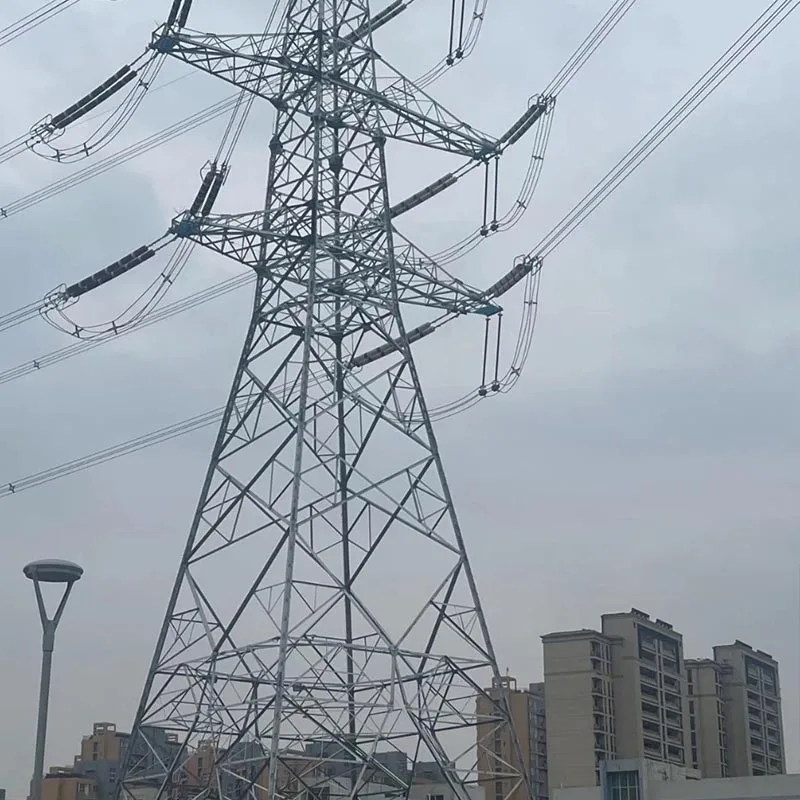

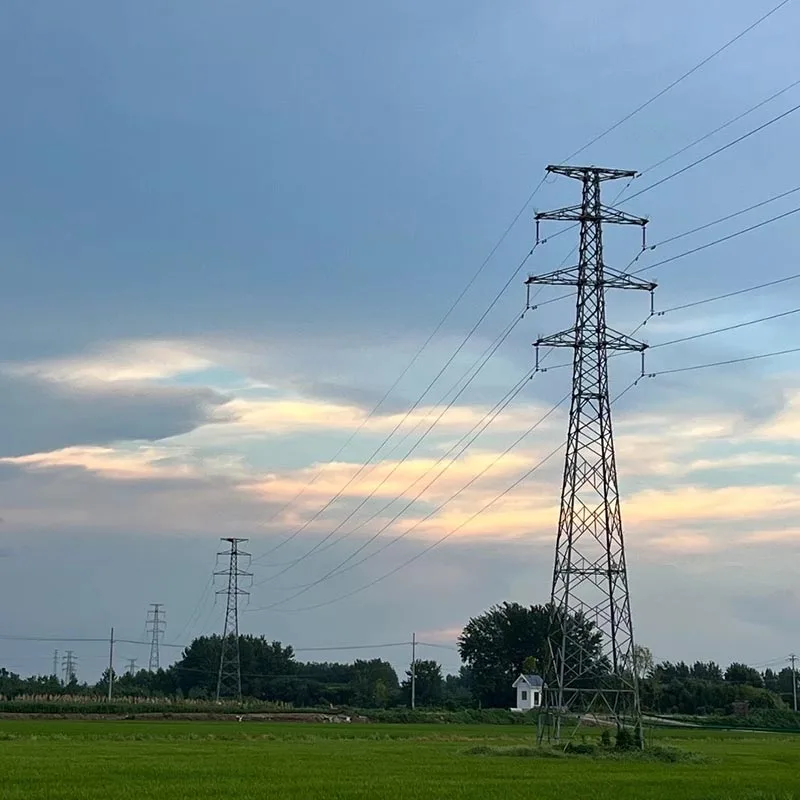

Tour en acier d'angle de ligne de transmission 220kV

Les tours en acier d'angle de ligne de transmission 220 kV de Qingdao Anbang New Energy sont fabriquées avec le soutien de Usine chimique moderne de Qingdao Jiaozhou. Ils utilisent des aciers d'angle à haute résistance tels que Q355B et Q420, avec un boulon à treillis structure de connexion.

Conçus et produits dans le strict respect des normes nationales et internationales, ils combine une résistance élevée, une résistance élevée à la corrosion, une installation facile et une forte adaptabilité, offrant un support stable pour les lignes de transport à haute tension de 220 kV.

Ils sont largement utilisés dans les plaines, les zones montagneuses, les régions côtières et divers autres terrains, contribuant à la construction de nouveaux systèmes électriques dans différents pays.

Avantages principaux

Résistance structurelle maximale, résistance exceptionnelle aux catastrophes: Tour en acier d'angle de ligne de transmission 220kV conçue avec des structures en treillis triangulaires/quadrilatérales, épaisseur du matériau principal ≥8 mm, résistance sismique augmentée au niveau VIII, capable de résister à des vents violents de 12 niveaux, à une couche de glace de 50 mm et à de fortes pluies. Il fonctionne de manière stable dans zones côtières de typhons et régions montagneuses sujettes au vent, avec une répartition uniforme de la charge et un leader de l'industrie performances anti-renversement.

Fabrication intelligente en usine avec précision, qualité contrôlée tout au long du processus: Qingdao Jiaozhou possède sa base de production, avec découpe CNC, poinçonnage intelligent et galvanisation à chaud entièrement automatisée processus, équipé de dispositifs brevetés de renforcement, de soudage et de formage, précision des composants ± 1 mm et 100 % de les produits passent des tests mécaniques et de résistance à la corrosion avant de quitter l'usine.

Résistant à la corrosion et durable, sans souci tout au long de la durée de vie: La tour utilise un procédé anticorrosion double couche galvanisé à chaud, avec une épaisseur de couche de zinc ≥85μm, résistant aux brouillards salins et aux acides et alcalis, avec une durée de vie de plus de 30 ans dans les environnements côtiers humides, ne nécessitant aucun entretien fréquent, réduisant ainsi les coûts totaux du cycle de vie.

Installation facile et efficace, adaptée aux scénarios complexes: connexions boulonnées modulaires, pas besoin pour les gros équipements, montage rapide sur site ; conception personnalisée de la tour, adaptable à différents terrains et conditions météorologiques conditions, réduisant la période de construction de plus de 30 %.

Mises à niveau intelligentes, fonctionnement et maintenance efficaces et précis: Inclinaison en option angle, vitesse du vent, surveillance du givrage et terminaux vidéo, avec des données accessibles en temps réel par la répartition du réseau électrique, obtenir une connaissance de l'état 24 heures sur 24 et une alerte précoce en cas de panne, améliorant ainsi l'efficacité de l'exploitation et de la maintenance de plus de 30 %.

Détails du produit

Matériau de base: La tour utilise du laminé à chaud Q355B/Q420 à haute résistance acier à angle égal, limite d'élasticité ≥355MPa, propriétés mécaniques conformes aux normes.

Forme structurelle: La tour en acier d'angle de ligne de transmission 220kV est une tour autoportante en treillis, y compris les types compacts en forme de coupe, en forme de caractère sec, en forme de tête de chat, hauteur 25–60 m, niveau de tension 220 kV.

Processus de connexion: Assemblage par boulons haute résistance de grade 8.8, pas de soudure sur site, assemblage élevé précision, forte stabilité.

Traitement anticorrosion: Galvanisation à chaud entièrement automatique, couche de zinc uniforme et dense, en Conformité à GB/T 13912 et à d'autres normes internationales.

Compatibilité des fondations: Equipé de fondations à gradins, de pieux coulés sur place, d'ancrage rocheux fondations, adaptées à diverses conditions géologiques.

Fonctionnalités brevetées: Détient plusieurs brevets, notamment le renforcement des composants en acier et la base de la tour appareils de soudage et correction de formage, améliorant la stabilité structurelle et la précision du traitement.

Sélection des applications du produit

Plaines et zones ouvertes: Préférer les tours en forme de coupelle ou de type vertical, avec de grandes portées de traverses et Disposition ordonnée des conducteurs, adaptée aux lignes de transmission longue distance et de grande capacité.

Zones montagneuses et vallonnées: Choisissez des tours en forme de chouette ou compactes, avec un faible encombrement, excellentes résistance au vent et à la glace, adaptée aux terrains complexes et aux passages étroits.

Zones côtières de typhons et de brouillard salin: Tours anticorrosion renforcées sur mesure, zinc épaissi revêtement, matériaux principaux à haute résistance, résistent aux typhons et à la corrosion par brouillard salin, assurant la sécurité des côtes réseaux électriques.

Nouvelles lignes de connexion au réseau énergétique: Adapté aux départs de lignes éoliennes et photovoltaïques bases, supportant des conducteurs de grande section, répondant aux besoins de transmission haute puissance et longue distance des nouveaux énergie.

Transmission urbaine suburbaine: Type de tour compacte, réduisant l'utilisation du sol, équilibrant la sécurité électrique et adaptation du paysage urbain.

Raisons de choisir Anbang

Force de fabrication locale: Propre usine à Jiaozhou, Qingdao, avec un capital social de 50 millions de yuans, profondément engagé dans les tours de transmission d'énergie depuis plus d'une décennie, capacité de production stable, opportun livraison et services pour les projets de réseau national.

Protection par brevet technique: Brevets de base multiples pour les pylônes de transmission, structures optimisées et des processus, des performances de produit dépassant les normes de l'industrie, ainsi qu'une sécurité et une fiabilité accrues.

Garantie de service complet: De la conception, de la production et du transport à l'installation conseils et fonctionnement et maintenance après-vente, une solution unique avec une réponse rapide et sans souci après-vente.

Certification de qualité standard nationale: Respect strict du réseau national et international et normes de l'industrie, triples contrôles, y compris la traçabilité des matières premières, l'inspection de la qualité des processus et les produits finis tests de produits, avec un rapport qualifié délivré pour chaque tour.

Collaboration stratégique sur les nouvelles énergies: Axé sur la prise en charge des nouvelles énergies, des produits compatibles avec les nouveaux systèmes électriques, contribuer aux objectifs du « double carbone » et à la mise à niveau de la construction de réseaux nationaux et internationaux.
