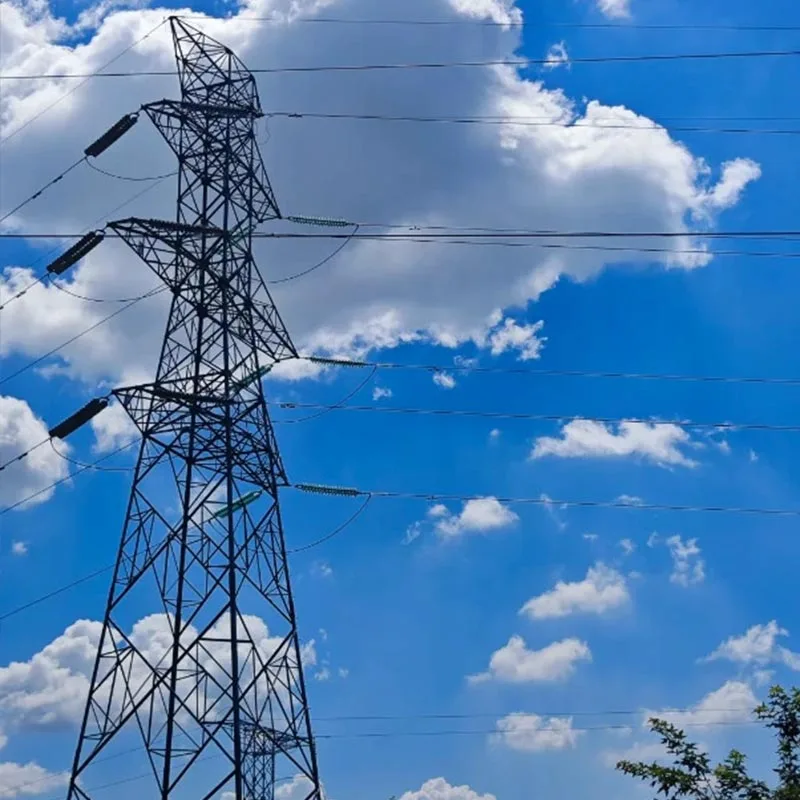

Tour en acier d'angle de ligne de transmission 330kV

La tour en acier d'angle de ligne de transmission 330 kV de Qingdao Anbang New Energy est un équipement de base de transmission à haute tension développé et fabriqué indépendamment par l'entreprise, sur la base des besoins de construction électrique de la Chine et en tirant parti de la avantages de production de sa propre usine.

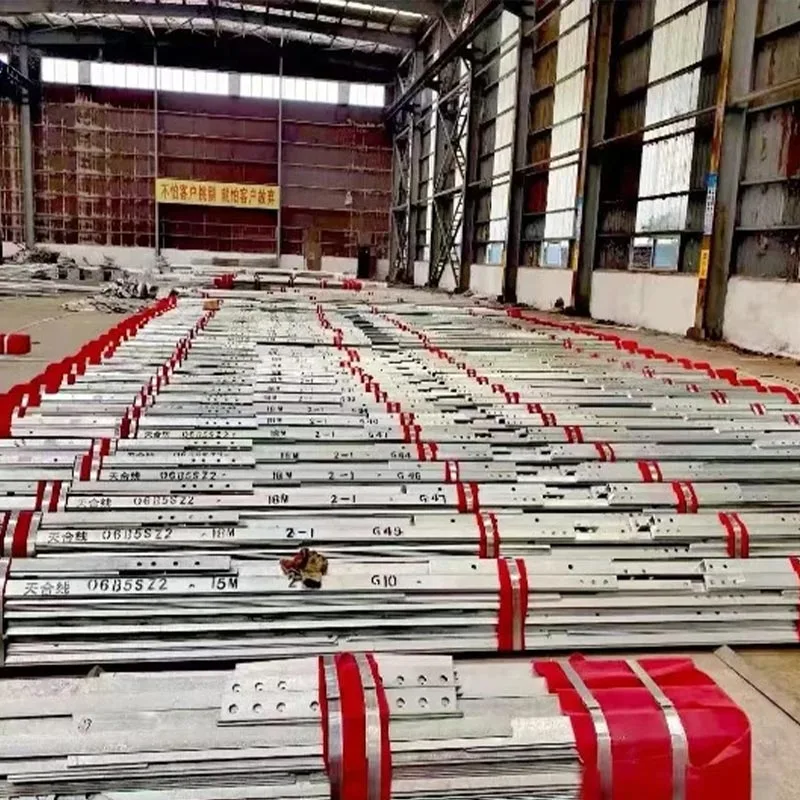

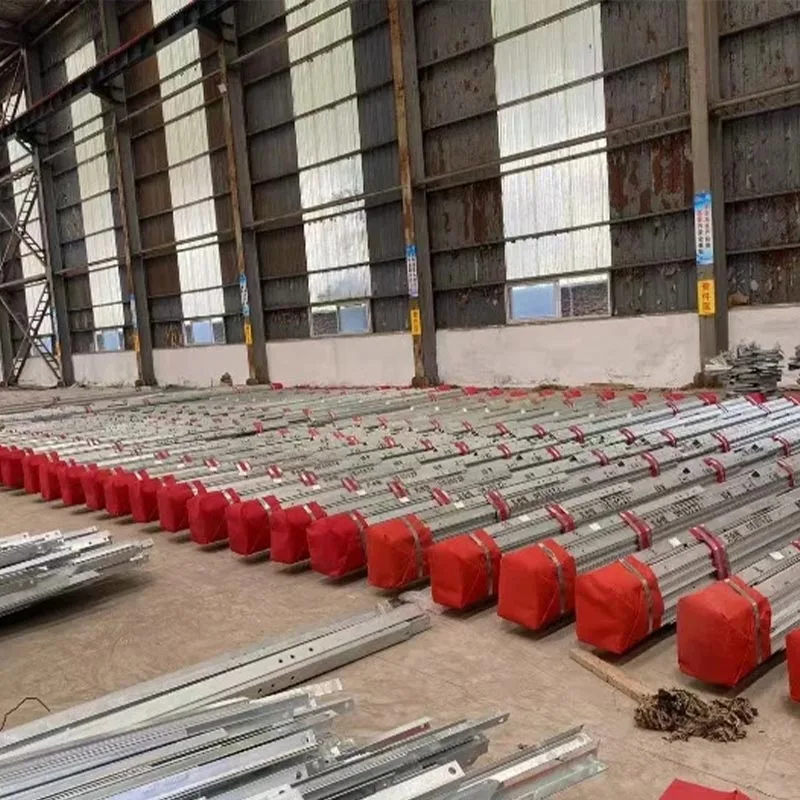

Cette tour est faite d'angle de haute qualité acier Q235B, Q345B et Q420B, traité par découpe précise, soudage, galvanisation à chaud et autres stricts procédures.

Il s'agit d'une tour autoportante en treillis, avec des composants ayant des sections transversales en acier à angle unique ou combiné, doté d'une structure compacte, d'une répartition claire de la force et d'un transfert de charge transparent.

En tant qu'installation porteuse principale de la ligne de transport de 330 kV, elle avantages, notamment une résistance élevée, une stabilité élevée, une résistance au vent et aux tremblements de terre, une résistance à la corrosion et une longue durée de vie durée de vie. Il convient à divers terrains complexes tels que les plaines, les collines, les montagnes et les zones côtières.

Il rencontre les exigences fondamentales de l'installation des conducteurs et de la suspension des isolateurs pour les lignes de transport haute tension de 330 kV, suivant strictement les « Normes pour la conception des pylônes de lignes de transmission aériennes » et fournit un système sûr, fiable, solution globale économique et efficace pour les besoins nationaux et réseaux électriques internationaux et projets de transport régionaux, soutenant une ressource énergétique interrégionale efficace transmission.

Spécifications des paramètres

Recommandations pour la sélection du modèle

Tour de 30 à 40 m (type sec) Scénarios applicables

Zones de plaines, lignes de transmission suburbaines de 330 kV, lignes de départ de sous-station, sections de transmission conventionnelles avec une ligne horizontale portée de 200 à 250 m.

Raisons recommandées: Structure compacte, faible encombrement, coût économique, contrainte claire distribution, installation pratique, pas besoin de gros équipements de construction, adapté aux zones à pollution modérée densité de population et terrain plat. C'est le modèle préféré pour les sections conventionnelles de transmission 330kV lignes, avec une utilisation raisonnable de l'acier et un rapport qualité-prix exceptionnel.

Tour de 40 à 50 m (type coupelle) Scénarios applicables

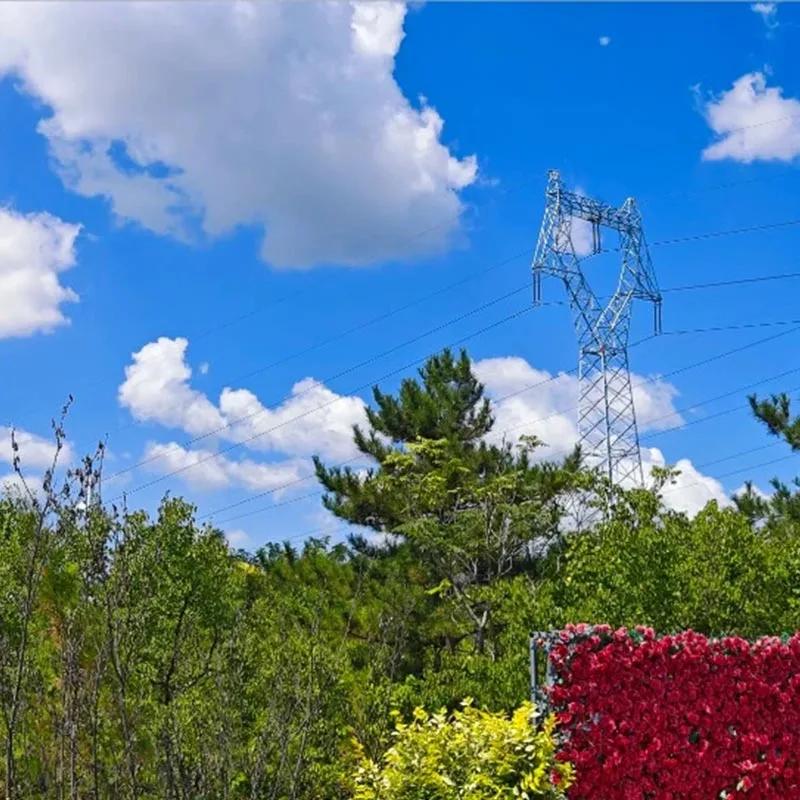

Zones vallonnées, lignes de transmission de moyenne portée (portée horizontale 250-300 m), sections avec peu de contraintes de largeur de couloir, en tenant compte tenir compte des exigences en matière de prévention des interférences de signaux.

Raisons recommandées: Les conducteurs sont disposés en disposition horizontale triphasée, raisonnablement sollicités, rigidité élevée, assurant efficacement un dégagement sûr pour les fils de terre de la ligne 330 kV, forte résistance au vent, adapté à terrain légèrement vallonné et projets nécessitant une largeur de couloir de ligne de transmission contrôlée, facile à installer et maintenir.

Tour de 50 à 70 m (type portail/renforcé) Scénarios applicables

Zones montagneuses, régions éloignées, zones côtières à vent fort, lignes de transmission à longue portée (portée horizontale 300-400 m), et des sections spéciales traversant les lignes existantes.

Raisons recommandées: Utilise un épissage en acier d'angle renforcé, une haute résistance, une forte stabilité, peut résister aux vents forts, aux fortes chutes de neige, aux embruns salés et à d'autres conditions météorologiques difficiles ; la contrainte des fondations est raisonnable, adapté à une installation sur un terrain complexe, résolvant efficacement les problèmes de charge et de résistance aux catastrophes pour Lignes 330kV en montagne et zones côtières. Certains modèles peuvent être utilisés comme tours de passage.

Tours personnalisées Scénarios applicables

Terrain spécial (îles, fortes pentes, marécages), charges particulières (intégration multi-équipements, traversées de grandes portées), conditions climatiques particulières conditions (régions de glace abondante, zones de forts typhons) et exigences d'apparence particulière (intégration paysagère) pour les projets de lignes de transmission 330kV.

Raisons recommandées: La propre usine de Qingdao Anbang New Energy peut personnaliser la ligne de transmission de 330 kV hauteur de la tour en acier d'angle, forme structurelle, matériau, normes anticorrosion et capacité portante selon aux dessins du projet, aux rapports d'enquête de terrain et aux données météorologiques fournies par le client, offrant conseils individuels en matière de conception, de production et d'installation dans un service à guichet unique, répondant à divers projets spéciaux exigences.

Cas réels

Projet de tour en acier d'angle de ligne de transmission du couloir 330kV de Gansu Hexi

Aperçu du projet: Fourniture de 12 ensembles de tours de portail de 50 mètres pour le Gansu Hexi Projet de ligne de transmission Corridor 330kV, adaptée aux conditions météorologiques locales arides, venteuses et glaciales, avec une ligne horizontale distance de la baie de 300m. Type de conducteur : 2×LGJ400/35, type de fil de terre : JLB20A-120.

Effet de mise en œuvre: Les tours utilisent de l'acier d'angle de haute qualité Q345B et amélioré processus anticorrosion, résistant avec succès à des vents locaux de 29 m/s et à des charges de glace de 10 mm. Le temps d'installation était réduit de 25 % et les pylônes ont fonctionné sans problème jusqu'à présent, atténuant ainsi efficacement la congestion des couloirs de lignes locales, assurer la stabilité du transport d'électricité régional et recevoir les éloges de la State Grid Gansu Electric Power Entreprise.

Projet de tour en acier d'angle de ligne sortante de sous-station 330kV de Shandong Qingdao

Aperçu du projet: Fourniture de 8 ensembles de tours de type portique de 35 mètres pour le départ projet de ligne d'une sous-station 330kV à Qingdao, reliant la sous-station à la ligne principale. Adapté au terrain périurbain avec un terrain limité et un environnement environnant intégré.

Effet de mise en œuvre: Le produit a une structure compacte et une installation pratique, contrôlant strictement le terrain métier. La verticalité et la capacité de charge répondent aux normes de conception, s'adaptant parfaitement aux besoins de transmission au niveau du l'extrémité sortante de la sous-station, assurant efficacement une sortie stable de puissance haute tension de 330 kV, prenant en charge la mise à niveau de Réseau électrique régional de Qingdao et acceptation par le State Grid.

Projet de tour en acier d'angle de reconstruction de ligne de transmission 330kV de Shaanxi Weinan

Aperçu du projet: Participation au projet de modernisation et d'augmentation de la hauteur des pylônes de la ligne 330kV Luoling à Weinan, Shaanxi, fournissant 9 ensembles de pylônes en acier d'angle de ligne de transmission de 330 kV renforcés de 40 mètres (y compris 4 tours de contrainte), remplacement des anciens poteaux doubles en ciment et résolution des problèmes de distance de sécurité insuffisante et de faible résistance aux éléments naturels catastrophes sur les lignes existantes.

Effet de mise en œuvre :Grâce à leur grande résistance et stabilité, ils ont été installé avec succès par temps pluvieux continu, montrant une capacité exceptionnelle à résister à de fortes pluies et vents forts. Après la reconstruction, la stabilité opérationnelle de la ligne s’est considérablement améliorée, empêchant ainsi pannes de courant à grande échelle, fournissant un support fiable pour l'alimentation électrique de la station de conversion de Lingbao dans le Henan depuis la région de Weinan et mener à bien la tâche intensive de reconstruction de 10 jours.
