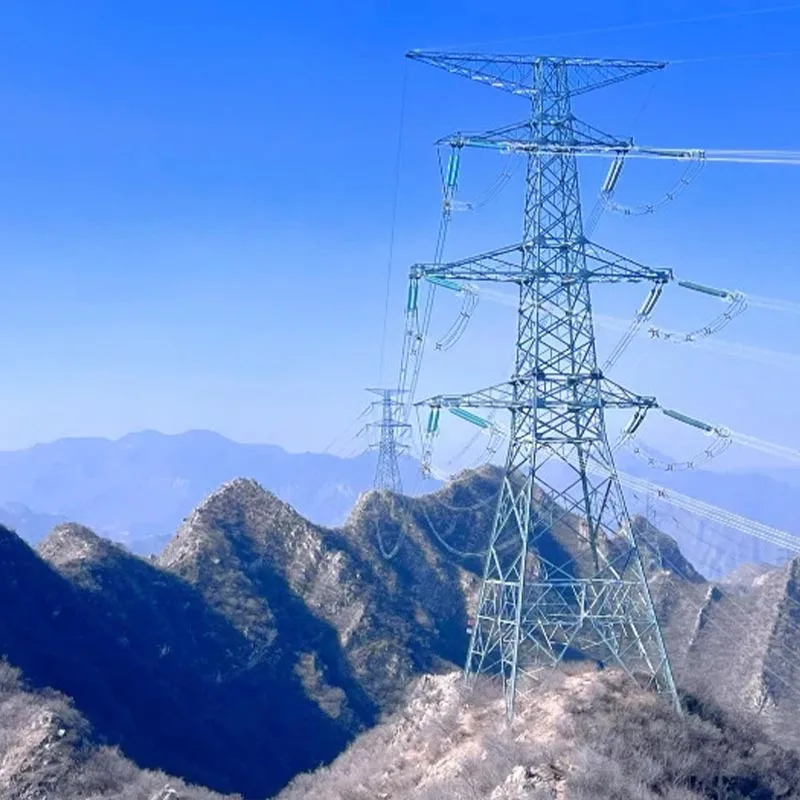

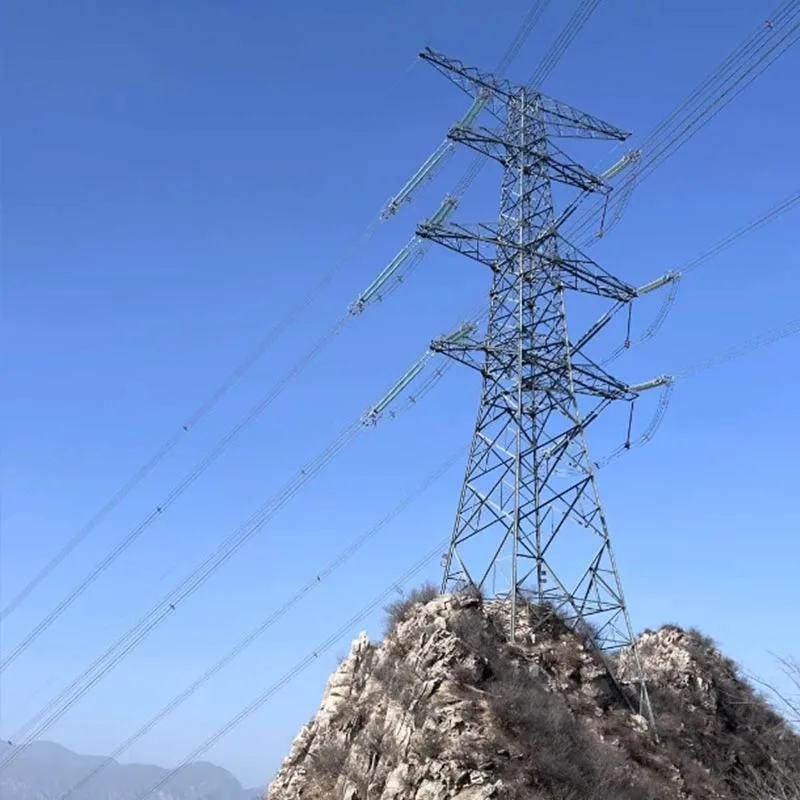

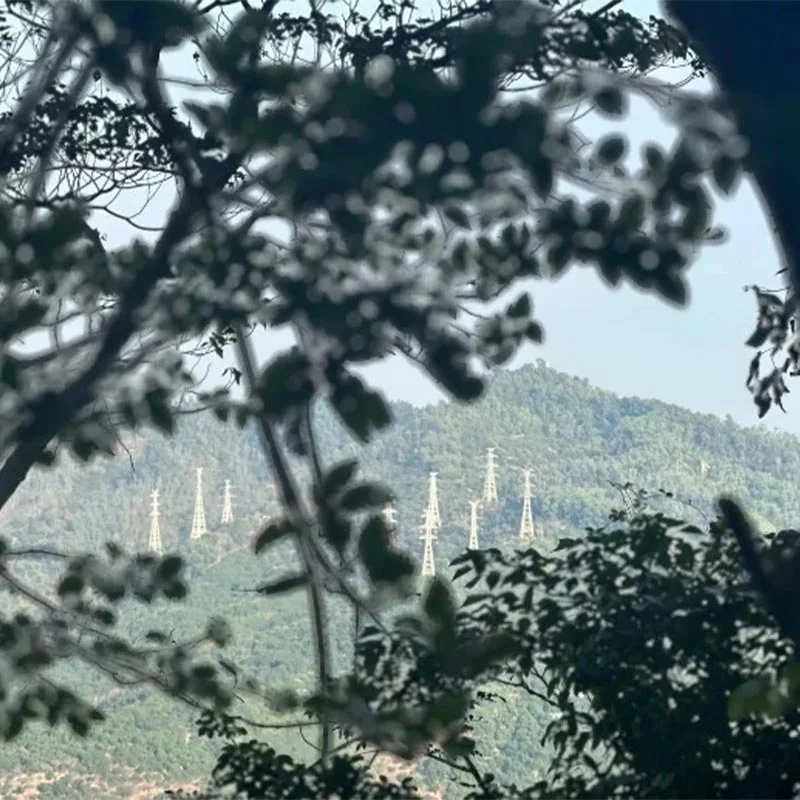

Tour de treillis de tuyaux en acier galvanisé

Qingdao Anbang New Energy est un fabricant fiable, nos tours en treillis de tuyaux en acier galvanisé sont constituées de tuyaux en acier à haute résistance de haute qualité procédés de soudage de précision et de galvanisation à chaud, formant des structures de support légères et à haute résistance.

Combinaison conception en treillis avec résistance à la corrosion par galvanisation, ils sont largement utilisés dans les domaines de l'énergie, des nouvelles énergies et de la communication champs.

En tant que produits directement fournis par une usine chinoise locale, les tours en treillis en acier galvanisé présentent des caractéristiques structurelles. stabilité, résistance au vent et aux tremblements de terre, durabilité à la corrosion et efficacité spatiale.

Ils peuvent être conçus sur mesure selon différents scénarios, répondant aux exigences de transmission haute tension 110kV-1000kV et divers Applications de support extérieur, entièrement conformes aux normes industrielles nationales et atteignant à la fois la qualité et rentabilité.

Pourquoi choisir les tours en treillis en tubes d'acier galvanisé Anbang ?

Qualité contrôlable partout

Notre propre grande base de production standardisée à Qingdao, en Chine, recherche, produit et inspecte de manière indépendante l'ensemble du processus des tours en treillis de tuyaux en acier galvanisé.

De l'approvisionnement en matières premières, en passant par la découpe de tubes en acier, l'assemblage par soudage et la galvanisation à chaud. traitement, tous sont exécutés sous le système de qualité ISO9001, rejetant l'externalisation.

Chaque tube en acier galvanisé la tour en treillis est soumise à plusieurs inspections de qualité strictes pour garantir des dimensions précises et des performances standard.

Construire une base de sécurité solide

Le principal les matériaux sont des tuyaux en acier à haute résistance faiblement alliés Q345B/Q355B. Le soudage utilise le soudage à l'arc submergé, sous protection gazeuse soudage et autres techniques exquises, avec des soudures complètes et fermes.

Le processus de galvanisation à chaud suit strictement Normes GB/T 13912, avec une épaisseur de couche de zinc ≥85μm, conférant à la tour en treillis en tubes d'acier galvanisé une résistance extrême résistance à la corrosion.

La résistance à la corrosion extérieure dépasse 30 ans, adaptée à divers environnements difficiles.

Adapté aux besoins multi-scénarios

Le treillis en tubes d'acier galvanisé la tour adopte une structure en treillis spatial. Comparé aux tours traditionnelles, il est plus léger et a un vent plus faible Résistance, peut résister à des vitesses de vent de 30 à 45 m/s, a une résistance à l'intensité sismique de 8 degrés et occupe seulement 1/3 de l'empreinte au sol des tours ordinaires.

Il allie légèreté et grande stabilité, s'adaptant de manière flexible à terrains montagneux, côtiers, urbains et autres.

Services personnalisés

Avec le soutien de la conception professionnelle de l'usine équipe, les tours en treillis en tubes d'acier galvanisé peuvent être personnalisées en fonction du niveau de tension, de la hauteur, du terrain et de la charge Exigences, couvrant différents types tels que droits, coins, terminaux et longues portées, correspondant précisément aux besoins personnalisés de chaque projet.

Rentabilité élevée et service de chaîne complet

L'usine directement le modèle d'approvisionnement élimine les maillons intermédiaires, réduisant considérablement le coût d'achat du treillis en tubes d'acier galvanisé tours.

Dans le même temps, nous fournissons des services à guichet unique depuis la conception, la production, le transport, l'installation jusqu'à après-vente, raccourcissant les cycles de projet, réduisant les coûts d'exploitation et de maintenance des clients et assurant le suivi des des équipes professionnelles tout au long, résolvant l’ensemble du processus d’approvisionnement et de construction.

Nos prestations

Services de pré-conception

Notre équipe de conception professionnelle comprend parfaitement les exigences du projet et combine les paramètres de terrain, de météo et de tension pour fournir des solutions de conception personnalisées pour les tuyaux en acier galvanisé tours en treillis, rapports de calculs mécaniques et plans de conception des fondations.

Nous assurons une compatibilité précise entre le produit et le projet, optimiser la conception structurelle selon les normes pertinentes et garantir la sécurité et rentabilité.

Services de fabrication

Production en usine standardisée avec contrôle visuel complet, strictement contrôler la qualité des matières premières et les processus de production.

Chaque processus est inspecté professionnellement pour garantir le les dimensions sont précises, les joints de soudure sont qualifiés et la galvanisation couche répond aux normes.

Des rapports complets d’inspection de qualité et des certificats de conformité sont délivrés.

Services de logistique et de transport

Livraison point à point dans tout le pays. Selon la taille et poids des composants de la tour en treillis de tuyaux en acier galvanisé, emballage segmenté et transport professionnel les véhicules sont utilisés, avec des mesures de protection complètes pour éviter les dommages, garantissant que les produits sont livrés intacts à chantiers de construction, particulièrement adaptés aux zones montagneuses, isolées ou difficiles à transporter.

Services de conseils d'installation

Des ingénieurs techniques expérimentés sont envoyés pour des conseils sur site de construction de levage, d'assemblage et de fixation.

Installation détaillée des manuels sont fournis pour normaliser les processus de construction, résoudre divers problèmes d'installation et garantir sécurité et efficacité des travaux de construction.

L'installation peut également répondre à des exigences de levage spéciales telles que le double grues.

Services de maintenance après-vente

Nous offrons une garantie de 5 ans et un service de maintenance à vie.

Effectuer un suivi régulier des état opérationnel des tours en treillis de tuyaux en acier galvanisé, identifier rapidement les risques pour la sécurité, réagir rapidement à besoins de réparation et fournir des services de maintenance tels que la restauration par galvanisation et le serrage des boulons pour prolonger le produit durée de vie et assurer un fonctionnement stable à long terme du projet.

Recommandations de sélection

(1) Recommandations de sélection basées sur le niveau de tension

Scénario de réseau de transport/distribution 110 kV: Tube droit en acier galvanisé léger des tours en treillis sont recommandées, avec des hauteurs allant de préférence de 21 m à 42 m, en utilisant des tours triangulaires/quadrangulaires. structures en treillis. Le matériau principal est le Q345B, avec une épaisseur de revêtement de zinc ≥85μm. Convient pour l'urbain réseaux de distribution, parcs industriels et nouvelles lignes de regroupement d'énergie, ces tours offrent des avantages de conception légère, faible encombrement et construction pratique, contrôlant efficacement les achats et coûts de construction.

Scénario de réseau fédérateur régional 220 kV: Tube en acier galvanisé droit/tension standard des tours en treillis sont recommandées, avec des hauteurs allant de 30 m à 63 m. La conception des nœuds de treillis est optimisée pour améliorer la rigidité structurelle. Le matériau principal est le Q355B, adapté aux réseaux de ceinture urbains, fluvial/carrefour projets et lignes de transmission montagneuses, équilibrant capacité portante et économie. Pour coin de ligne exigences, des tours en treillis en tubes d'acier galvanisés de type coin peuvent être utilisées.

Scénario ultra/très haute tension de 500 kV et plus: Type de tension à grande charge, des tours en treillis en tubes d'acier galvanisé à double circuit/multicircuit sont recommandées, avec des hauteurs allant de 54 m à 100m. Le matériau principal est constitué de tubes en acier à haute résistance Q420, avec une épaisseur de revêtement de zinc augmentée à ≥90 μm, et conception des contraintes structurelles optimisée. Convient à la transmission interprovinciale/interrégionale, aux projets à grande échelle et de nouveaux canaux de livraison de base énergétique, garantissant que les tours en treillis en tubes d'acier galvanisé peuvent résister à une capacité élevée, charges à haute tension et fonctionnent de manière stable et fiable.

(2) Sélection recommandée basée sur la fonction du scénario

Lignes de transmission droites conventionnelles: Pour les lignes droites avec des angles inférieurs à 5°, il Il est recommandé d'utiliser des tours à treillis en tubes d'acier galvanisé droits standard. Ces tours ont une structure simple, léger et peu coûteux, peut être produit en série, raccourcit considérablement les cycles de projet et convient aux plates-formes des zones telles que les plaines et les douces collines.

Scénarios de direction de ligne/segment: Pour des angles compris entre 5° et 90°, treillis en tube d'acier galvanisé angulaire les tours sont recommandées. Pour segments de ligne et sections de protection de ligne brisée, tube en acier galvanisé à tension des tours en treillis doivent être utilisées. Les deux types adoptent des structures en treillis renforcé pour améliorer la tension latérale et résistance à la déformation, assurant la redondance de la sécurité de la ligne. A l'entrée de ligne d'une station/sous-station, type borne des tours en treillis en tubes d'acier galvanisé sont recommandées. La conception de la structure est optimisée pour la charge d'un seul côté caractéristiques pour améliorer la stabilité.

Scénarios spéciaux de grande portée: Pour les traversées de rivières, d'autoroutes, de voies ferrées, de vallées et autres Dans certains scénarios, des tours en treillis en tubes d'acier galvanisé à grande portée sont recommandées. Ils sont fabriqués à partir de matériaux ultra-résistants acier, avec une densité de cône et de treillis optimisée pour réduire la charge du vent et les vibrations induites par le vent, améliorant ainsi la portée capacité. La couche de zinc est également épaissie pour s'adapter aux environnements extérieurs complexes.

Scénarios de soutien aux nouvelles énergies: Pour lignes de collecte de bases éoliennes et photovoltaïques, légères Les tours segmentées en treillis en tube d'acier galvanisé sont recommandées pour un transport et une construction faciles dans les régions montagneuses ou zones désertiques. Pour les tours de support d'éoliennes, treillis en tubes d'acier galvanisé précontraint personnalisé en acier-béton les tours sont recommandées pour améliorer la capacité portante et la résistance aux vibrations induites par le vent, répondant ainsi aux exigences des éoliennes de grands mégawatts.

Scénarios de communication/sécurité: Pour les stations de base de communication, la surveillance des frontières, les incendies de forêt prévention et d'autres scénarios, de petites tours multifonctionnelles en treillis en tubes d'acier galvanisé sont recommandées avec hauteurs de 15 m à 30 m, interfaces d'installation d'équipement réservées et protection et surveillance intégrées contre la foudre fonctions. La structure compacte convient aux scénarios urbains, éloignés et à divers autres scénarios.

(3) Sélection recommandée basée sur le terrain et l'environnement

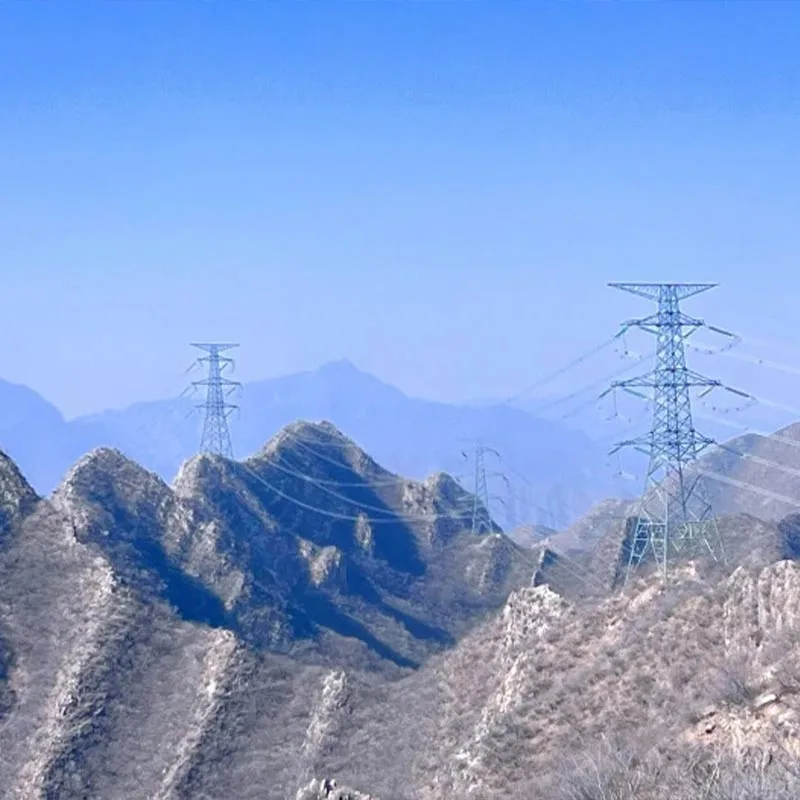

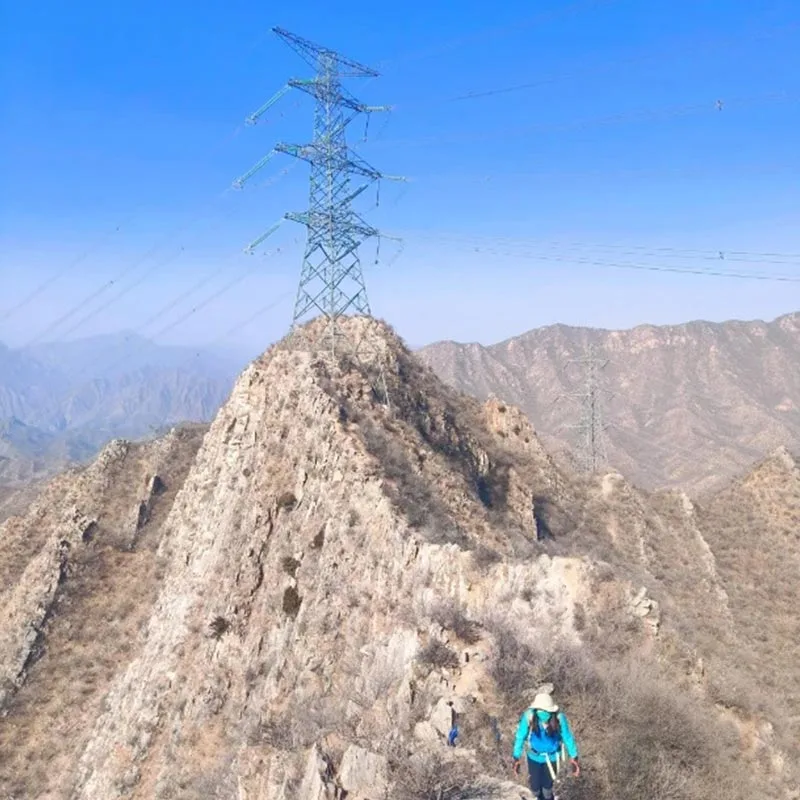

Terrain montagneux/vallonné: Pour terrains escarpés avec transport et montage difficiles, segmenté des tours en treillis en tubes d'acier galvanisé sont recommandées. La taille et le poids des composants sont optimisés et le bridage est rapide les connexions sont utilisées pour faciliter le transport et l’assemblage sur site. La conception des fondations est renforcée pour s'adapter aux pentes abruptes terrain et réduire les travaux de terrassement.

Zones côtières/salines: Pour les environnements très corrosifs et très humides, treillis en tubes d'acier galvanisé des tours avec des couches de zinc épaissies (≥100μm) sont recommandées, avec une double protection contre les revêtements anticorrosion. Le la structure du treillis est optimisée pour réduire la résistance au vent, améliorer la corrosion saline et la résistance aux typhons (conception vitesse du vent ≥40 m/s), et prolonge la durée de vie du produit.

Zones de glace épaisse et de vent fort: Dans les zones de glace épaisse avec une épaisseur de glace > 10 mm, galvanisé renforcé des tours en treillis de tubes d'acier sont recommandées, augmentant la section transversale des principaux matériaux et la densité de renforts diagonaux pour améliorer la résistance aux surcharges sous givrage. Dans les zones où la vitesse du vent est supérieure à 35 m/s, comme les régions de vent fort et de typhons, les structures en treillis et la conicité sont optimisées pour réduire la charge de vent et améliorer le vent stabilité.

Scénarios urbains/parcs: Pour les zones avec des terres limitées et des exigences paysagères élevées, base étroite des tours en treillis en tubes d'acier galvanisé sont recommandées. Les sections transversales sont optimisées, empreinte de fondation ≤2,5㎡, l'apparence est simple et la couche de galvanisation est uniforme et esthétique. Convient pour l'urbain réseaux annulaires à haute tension et lignes de transmission des parcs industriels, répondant à une utilisation intensive des terres et du paysage exigences.
