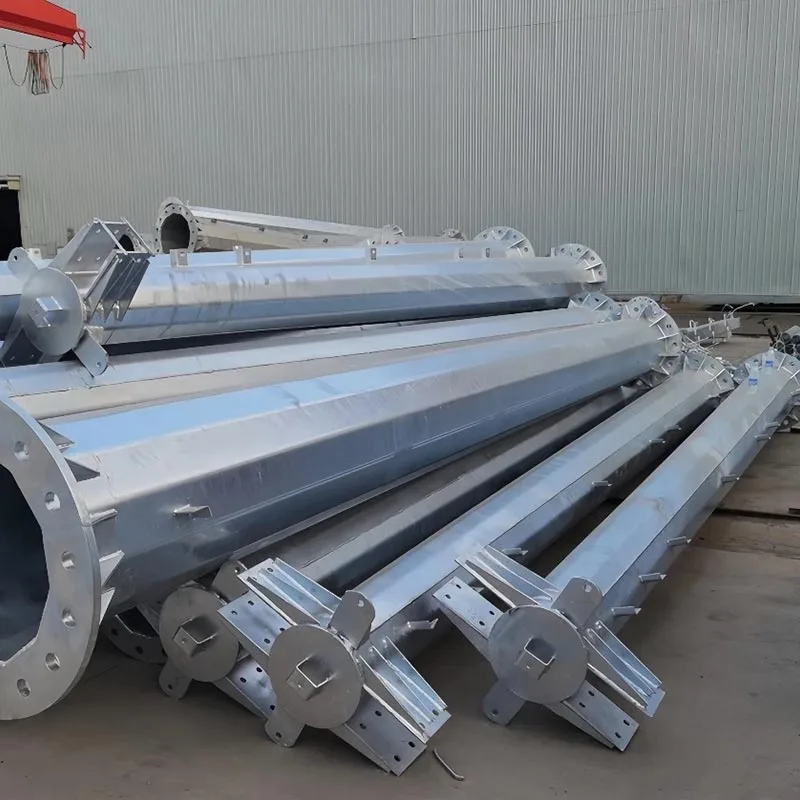

Tour en acier tubulaire galvanisé

Les tours en acier tubulaire galvanisé de Qingdao Anbang New Energy utilisent de l'acier de haute qualité comme matériau de base, traité grâce à un processus global de galvanisation à chaud et conçu avec une structure tubulaire modulaire. Choisissez-nous comme fabricant et fournisseur, bénéficiez d'une assistance technique et de services de personnalisation complets.

Nos produits comportent excellent résistance à la corrosion, stabilité structurelle et installation facile, ce qui les rend largement utilisés dans les lignes de transmission, Sous-stations, centrales photovoltaïques, stations de base de communication et autres scénarios.

Ils peuvent fonctionner de manière stable pour de longues périodes dans divers environnements complexes, servant d'équipement de support de base dans l'infrastructure industrielle.

Avantages principaux

Résistance à la corrosion de longue durée

Utiliser un procédé global de galvanisation à chaud avec une épaisseur de couche de zinc ≥85μm, il forme à la fois une isolation physique et une protection électrochimique. Même si le zinc la couche est endommagée, la protection sacrificielle de l'anode continue de protéger l'acier, avec une durée de vie en extérieur dépassant 30 ans, adapté aux zones côtières, à la pollution industrielle et à d’autres environnements à forte corrosion.

Forte capacité de charge

La tour en acier tubulaire galvanisé adopte structures tubulaires annulaires/coniques, assurant une contrainte uniforme, une rigidité à la flexion sectionnelle élevée et une qualité exceptionnelle résistance au vent, aux tremblements de terre et au givrage.

Il peut résister à des vents de niveau 11 et à des tremblements de terre de magnitude 8, avec stabilité dépassant de loin les tours en acier d'angle traditionnelles dans des conditions extrêmes.

Installation facile

Structure segmentée préfabriquée en usine avec bride les connexions par boulons permettent un assemblage rapide sur site sans gros équipement de levage, réduisant ainsi le temps de construction de 50 % et réduire considérablement les coûts du projet.

Large adaptabilité

La structure compacte des tours permet d'économiser environ 50 % de la surface par rapport aux tours en acier d'angle, adaptées aux zones urbaines, montagneuses, côtières et terrains variés. Des hauteurs de 5 à 150 mètres peuvent être personnalisées pour répondre à diverses exigences techniques.

Qualifications complètes

Fabriqué en acier à haute résistance tel que Q235B et Q355B, la production répond aux normes internationales, notamment ISO et AWS. Grâce à une inspection stricte des soudures et à une couche de zinc tests, les tours possèdent des qualifications de fabrication de structure en acier de base avec un produit stable et contrôlable qualité.

Principe de fonctionnement du produit

La fonction principale de la tour en acier tubulaire galvanisé est de fournir un support et une protection stables à haute altitude pour lignes électriques, équipements de communication, modules photovoltaïques et autres composants. Son principe de fonctionnement est divisé en deux parties :

Principe de soutien structurel

Grâce à une conception mécanique raisonnable, la structure tubulaire transfère uniformément les charges supérieures (poids des câbles et de l'équipement, charges de vent, charges de glace, etc.) jusqu'aux fondations de la tour.

En utilisant le grand rayon de caractéristique de rotation des tuyaux en acier, la rigidité et la stabilité de la structure sont améliorées, assurant la sécurité du système de soutien.

Principe de protection contre la corrosion

La couche galvanisée à chaud forme une couche dense d’alliage zinc-fer sur la surface de l’acier.

D'une part, il isole physiquement les milieux corrosifs tels que l'eau, l'oxygène et le brouillard salin ; d'autre part, le zinc, comme un métal plus actif, forme une cellule galvanique avec l'acier, s'oxydant préférentiellement pour protéger l'acier.

Pendant ce temps, le les produits de corrosion du zinc forment un film de passivation, bloquant davantage la corrosion et assurant une protection à long terme.

Nos prestations

Conception personnalisée: Notre équipe technique professionnelle fournit des solutions de conception personnalisées pour l'acier tubulaire galvanisé tours basées sur des scénarios de projet, des exigences de charge et des conditions de terrain, adaptées à la transmission, à la communication, et de nouveaux projets énergétiques allant de 10kV à 500kV.

Fabrication intelligente à processus complet: Notre usine moderne est équipée de soudage, de découpe CNC et de lignes de production de galvanisation à chaud, assurant un contrôle de qualité complet depuis l'inspection des matières premières jusqu'au fini livraison du produit. Notre capacité de production mensuelle dépasse 5 000 tonnes.

Livraison à guichet unique: Nous fournissons des services intégrés comprenant la production, le transport, les conseils d'installation sur site, et une formation technique pour les tours en acier tubulaire galvanisé, garantissant une mise en œuvre efficace du projet.

Assistance après-vente: Nous offrons une garantie de 15 ans, une réponse technique 24 heures sur 24, des inspections régulières sur site et maintenance, résolvant tous les problèmes tout au long du cycle de vie du produit.

Précautions d'emploi

Avant l'installation, vérifiez que la plaque signalétique sur la tour en acier tubulaire galvanisé correspond aux dessins de conception, et inspectez le corps de la tour, les brides, les boulons et les autres composants pour vous assurer qu'ils sont complets et qu'il n'y a pas de déformation ou dégâts.

Utilisez des cordes en nylon à haute résistance lors du levage pour éviter d'endommager le revêtement galvanisé avec des fils d'acier. Le l'écart vertical lors de l'installation doit être ≤ 1/1 000 pour garantir la stabilité structurelle.

La fondation de la tour doit utiliser une fondation indépendante en béton C30 avec des boulons d'ancrage intégrés pour garantir une fiabilité connexion avec le corps de la tour. La résistance de mise à la terre doit être ≤10Ω et l'efficacité de la mise à la terre Le système doit être régulièrement vérifié.

Évitez de souder, de couper ou d’autres opérations sur la surface. Si des modifications sont Si nécessaire, la protection anticorrosion galvanisée doit être réappliquée.

Vérifiez régulièrement l'intégrité du revêtement de zinc, le serrage des boulons et la déformation structurelle. Dans les zones côtières et zones à forte corrosion, des inspections sont recommandées tous les six mois et tout revêtement de zinc endommagé doit être réparé promptement.
