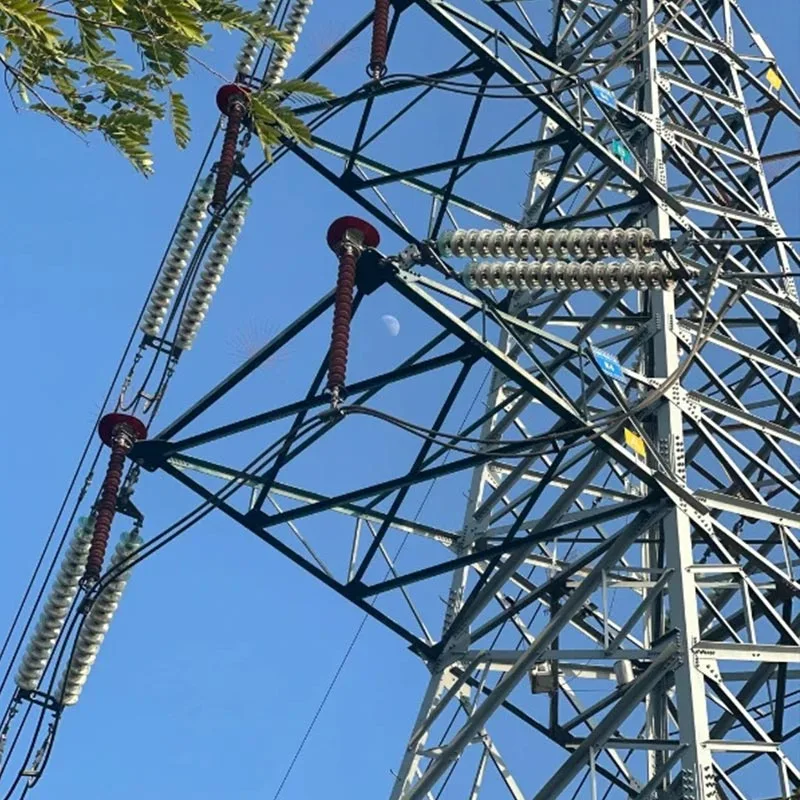

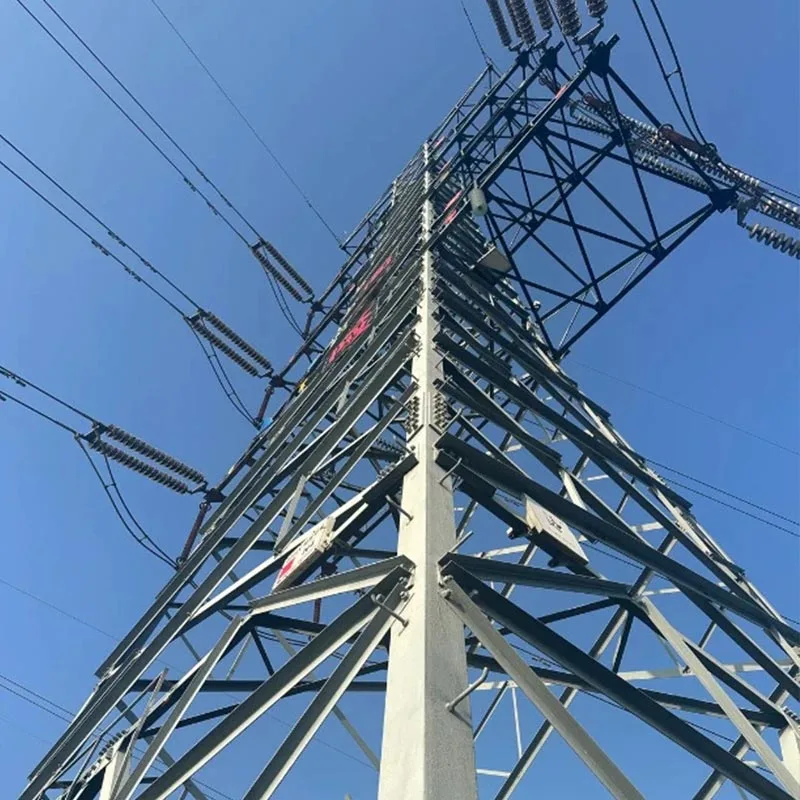

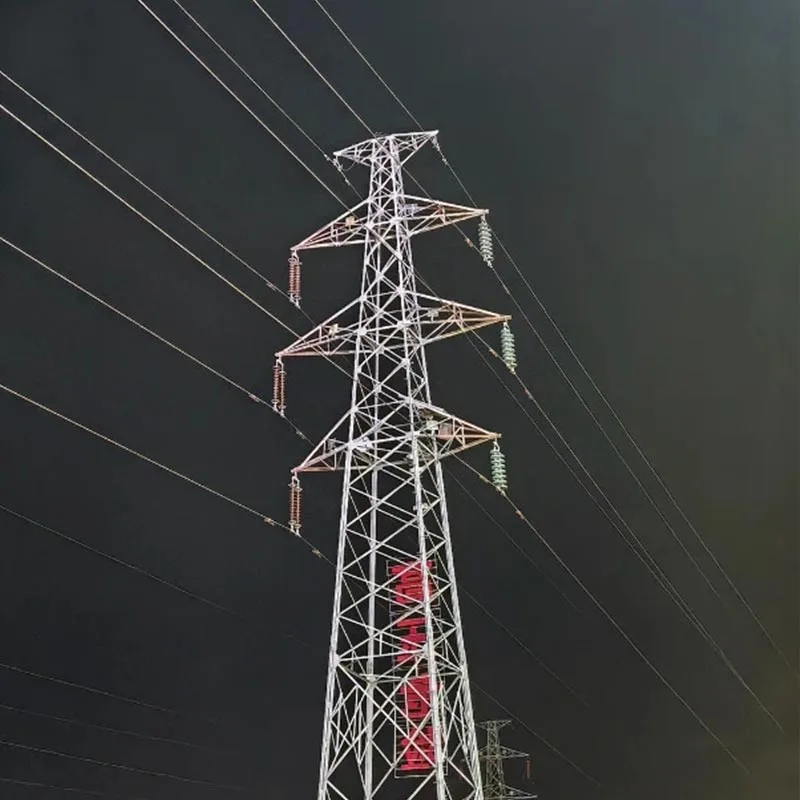

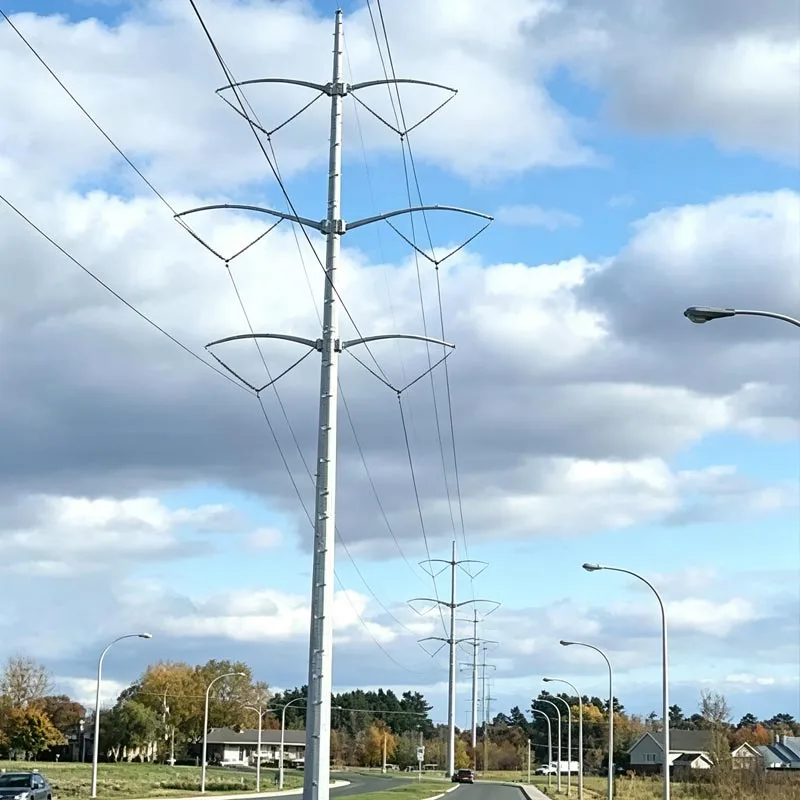

Tour de tuyaux en acier galvanisé haute tension

Les tours de tuyaux en acier galvanisé haute tension de Qingdao Anbang New Energy sont des structures en acier de support de base spécialement développé pour les projets de transmission haute tension et ultra haute tension 110kV-1000kV.

Les produits sont fabriqués avec Acier à haute résistance Q345B/Q355B de haute qualité, soudé avec précision et traité par galvanisation à chaud entièrement automatisée processus pour une résistance à la corrosion de longue durée.

Ils présentent des avantages tels qu'une rigidité structurelle élevée, un vent fort et résistance aux tremblements de terre, gain de place et longue durée de vie.

En tant que produit de référence directement fourni par un producteur local Usine chinoise, ces tours de tuyaux en acier galvanisé haute tension répondent pleinement à la puissance longue distance et de grande capacité exigences de transmission sur des terrains complexes et des climats rigoureux.

Pourquoi choisir les tours de tuyaux en acier galvanisé haute tension Anbang ?

Force d'usine, qualité contrôlable: Qingdao Anbang possède une base de production standardisée, avec la production indépendante complète de tours de tuyaux en acier galvanisé à haute tension, à partir de la découpe de tôles d'acier, le laminage et le soudage jusqu'à la galvanisation à chaud, l'assemblage et l'inspection - en exécutant le système de qualité ISO9001 pour garantir chaque tour répond aux normes de précision et aux performances stables.

Matériaux à haute résistance, sûrs et fiables: Les principaux matériaux sont sélectionnés parmi Q345B et acier à haute résistance de qualité supérieure. Les tours de tuyaux en acier galvanisé à haute tension présentent d'excellentes propriétés de flexion, de torsion, et résistance au givrage, conçue pour une intensité sismique jusqu'à 8 degrés, et une résistance au vent de 35 à 40 m/s en conditions extrêmes conditions, garantissant zéro risque caché pendant l’exploitation à long terme.

Procédé par immersion à chaud, résistance durable à la corrosion: Utilisation de la galvanisation à chaud standard nationale Processus, avec une épaisseur de couche de zinc ≥ 85 μm, les tours de tuyaux en acier galvanisé haute tension ont un extérieur durée de vie résistante à la corrosion de plus de 30 ans.

Par rapport aux revêtements ordinaires, le coût de maintenance sur tout le cycle de vie est réduit de plus de 60 %.

Hautement personnalisable, forte adaptabilité: Les structures peuvent être personnalisées en fonction des niveaux de tension (110kV-1000kV), hauteurs de tour (30-120m) et environnements de terrain, offrant une gamme complète de tours, y compris tours droites, tours d'angle, tours terminales et tours de tension.

Service complet, livraison sans souci: Intégrant la conception, la production, le transport, installation et service après-vente pour les tours de tuyaux en acier galvanisé haute tension, l'équipe de professionnels suit tout au long du processus, raccourcissant les cycles de projet de 30 % et répondant aux besoins d'approvisionnement unique des clients.

Guide de sélection

Principes généraux de sélection

Lors de la sélection des tours de tuyaux en acier galvanisé haute tension, la priorité doit être donnée aux quatre facteurs fondamentaux : tension niveau, angle de ligne, terrain et conditions météorologiques, combinés aux conditions du terrain et à l'environnement de construction pour déterminer de manière exhaustive le type de tour.

L'usine de Qingdao Anbang peut fournir une vérification mécanique individuelle et sélection personnalisée pour garantir la sécurité, l’économie et l’adéquation des tours de tuyaux en acier galvanisé haute tension.

Sélection par niveau de tension

Lignes de transmission 110kV
Recommandé : Tours droites légères en tubes d'acier galvanisé à haute tension, tours en tubes d'acier à petit angle
Hauteur commune : 21 m à 42 m
Applicable : Réseaux de distribution urbains, parcs industriels, lignes de collecte d'énergie renouvelable

Lignes de transmission 220kV
Recommandé : Tours de tubes en acier galvanisé haute tension droites / résistantes à la tension standard, tubes en acier à base étroite tours
Hauteur commune : 30 m à 63 m
Applicable : réseaux de base régionaux, réseaux de couronnes urbaines, projets de franchissement de rivières et de routes

500 kV et plus ultra/très haute tension
Recommandé : Tours de tuyaux en acier galvanisé haute tension résistantes à la tension et aux charges importantes, double circuit/multicircuit tours de tuyaux en acier
Hauteur commune : 54 m à 100 m
Applicable : transport interprovincial et interrégional, lignes à grande portée, principaux corridors d'exportation d'énergies renouvelables

Sélection par fonction de ligne

Tours droites: Utilisé pour les lignes droites sans angle ou avec des angles <5°, léger, peu coûteux, rapide à construire

Tours d'angle: Utilisé pour les lignes avec des angles de 5° à 90°, peut résister à la tension latérale, avec une rigidité structurelle plus forte

Tours de tension: Utilisé pour les sections de ligne, la protection contre les ruptures de fil, les zones à haute tension, peut supporter la pleine tension du conducteur assurer la redondance de la sécurité des lignes

Tours terminales: Utilisé aux entrées des stations de ligne, aux points de début/fin des sous-stations, contrainte élevée unilatérale, avec conception de structure renforcée

Tours de grande portée: Utilisé pour traverser des rivières, des autoroutes, des voies ferrées, des vallées, en acier à ultra haute résistance avec galvanisation épaisse, excellente résistance aux vibrations du vent

Sélection par terrain et environnement

Terrain montagneux / vallonné avec des pentes raides, transport difficile → utiliser un tube sectionnel en acier galvanisé haute tension tours, pièces détachées légères, faciles à soulever, faible encombrement des fondations

Zones côtières/embruns salins avec une corrosion et une humidité élevées → utiliser de l'acier galvanisé haute tension à couche épaisse de zinc tours de tuyaux, couche de zinc ≥100μm, prolongeant considérablement la durée de vie anticorrosion

Glaçage important/zones couvertes de glace avec une épaisseur de glace > 10 mm → utiliser un tuyau en acier galvanisé haute tension renforcé tours, augmenter la section transversale du matériau principal, améliorer la capacité de surcharge contre la glace

Zones de vents violents/typhons avec une vitesse de vent nominale > 35 m/s → utiliser de l'acier galvanisé haute tension résistant aux vents violents les tours de tuyaux, optimisent la conicité et la structure pour réduire la charge de vent

Zones urbaines/parcs avec un espace limité et des exigences esthétiques élevées → utiliser du galvanisé haute tension à base étroite tours de tuyaux en acier, faible encombrement, conception simple et esthétique

Sélection par nombre de circuits

Circuit unique: Tours conventionnelles en tubes d'acier galvanisé haute tension, structure simple, économie optimale

Double circuit: Tours de tuyaux en acier galvanisé haute tension à double circuit, permettant d'économiser de l'espace dans les couloirs, adaptées aux zones urbaines zones et régions pauvres en terres

Multi-circuit / plusieurs circuits sur une même tour: Pour les couloirs denses en ultra haute tension, utiliser du multi-circuit tours de tuyaux en acier galvanisé haute tension robustes.

FAQ

Quels sont les avantages des tours de tuyaux en acier galvanisé haute tension par rapport aux tours d'angle en acier ?

Les tours en tubes d'acier galvanisé à haute pression ont une plus grande rigidité en flexion sectionnelle et une plus petite résistance au vent coefficient, les rendant plus résistants au vent et aux tremblements de terre ; ils n'occupent que 1/3 à 1/2 des terres requises par tours d'angle en acier, permettant d'économiser sur les coûts fonciers ; ils ont une apparence soignée, une durée de vie plus longue en matière de résistance à la corrosion et une durée de vie inférieure exigences d'entretien.

Comment la qualité de la galvanisation à chaud est-elle assurée ? Quelle est la durée de vie ?

Les tours en tubes d'acier galvanisé à haute pression Anbang utilisent le processus de galvanisation à chaud de la norme nationale GB/T 13912, avec une épaisseur de couche de zinc ≥85 μm, et chaque unité est testée par un tiers.

Dans des conditions extérieures normales, le la durée de vie de résistance à la corrosion est ≥30 ans et la durée de vie globale de conception est ≥50 ans.

Quels sont le cycle de production et la difficulté d’installation des tours en tubes d’acier galvanisé à haute pression ?

La tour conventionnelle en tubes d'acier galvanisés à haute pression a un cycle de production en un seul lot de 15 à 30 jours ; il utilise des connexions à brides segmentées et un assemblage de boulons sur site, ne nécessitant aucun équipement volumineux ou complexe. Normale les équipes de construction peuvent terminer l'installation sous direction, avec une efficacité d'installation 50 % supérieure à celle de tours d'angle en acier.

Les tours en tubes d'acier galvanisé à haute pression peuvent-elles être personnalisées pour des terrains spéciaux ?

Oui. Basé sur des conditions telles que la haute altitude, la glace épaisse, les embruns salés côtiers et les zones sujettes aux tremblements de terre, le Le matériau, l'épaisseur de paroi, le type de fondation et la résistance structurelle des tours en tubes d'acier galvanisé à haute pression peuvent être ajusté et une solution de conception dédiée peut être fournie.

Quels services sont inclus dans l’achat de tours en tubes d’acier galvanisé haute pression ?

Il comprend la conception, la production, le transport, des conseils d'installation sur site, une garantie de 5 ans et une durée de vie service après-vente. Des documents techniques complets sont fournis, y compris des rapports d'inspection, des certificats de conformité et cahiers de calculs mécaniques.
