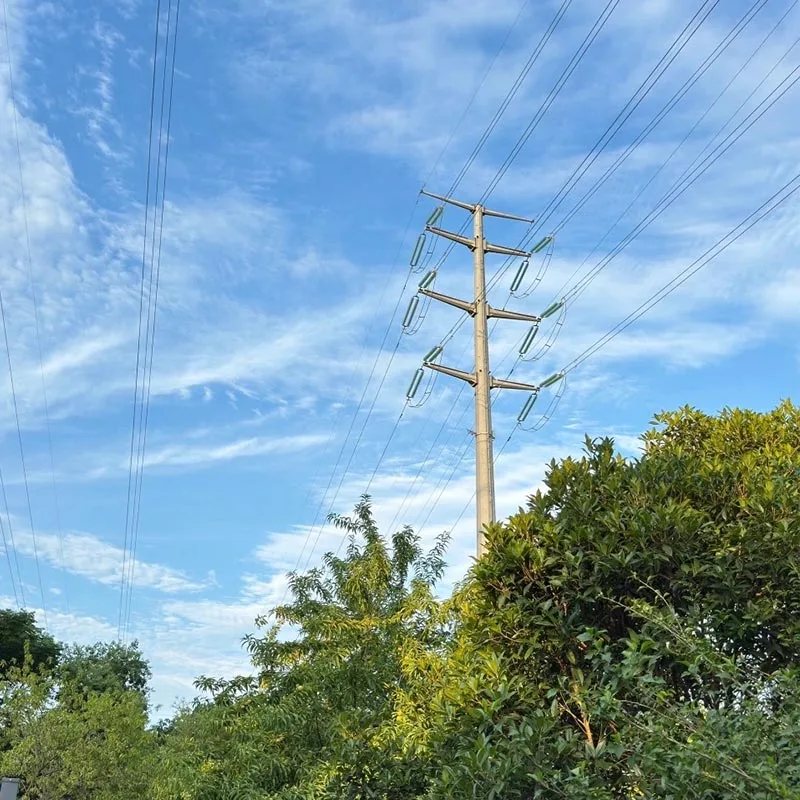

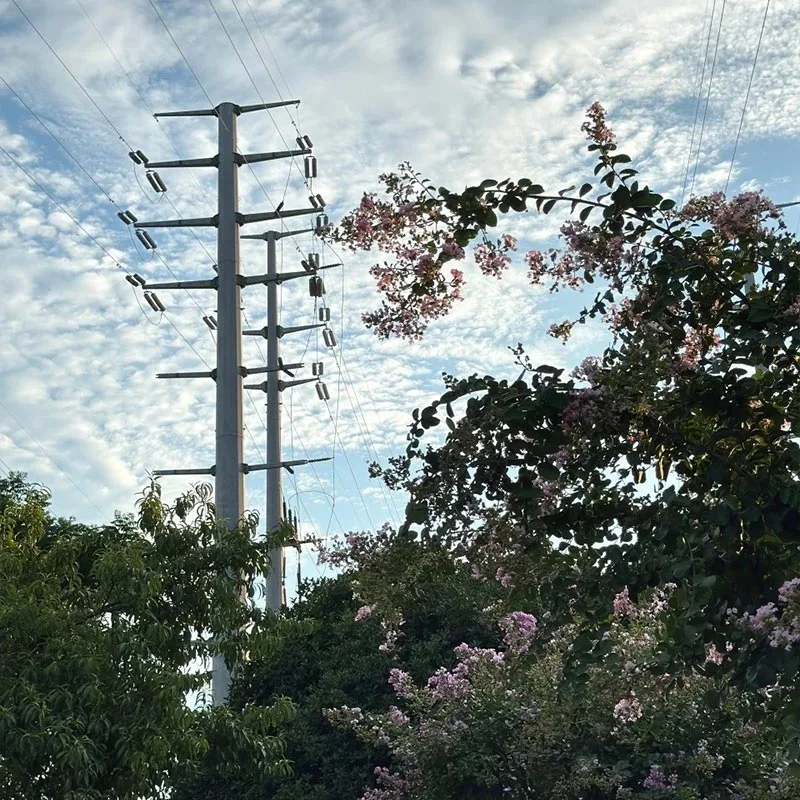

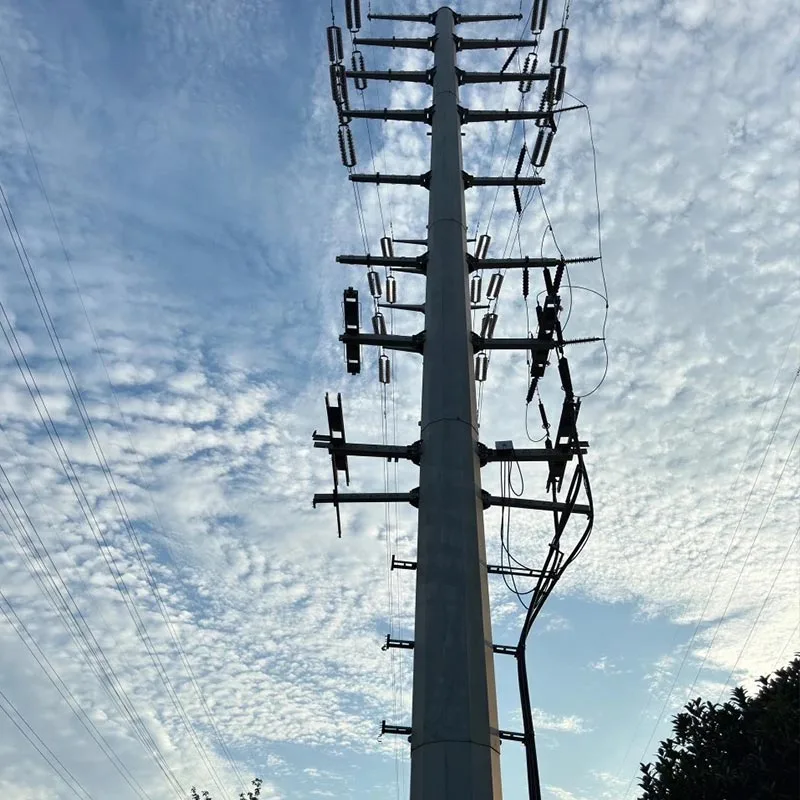

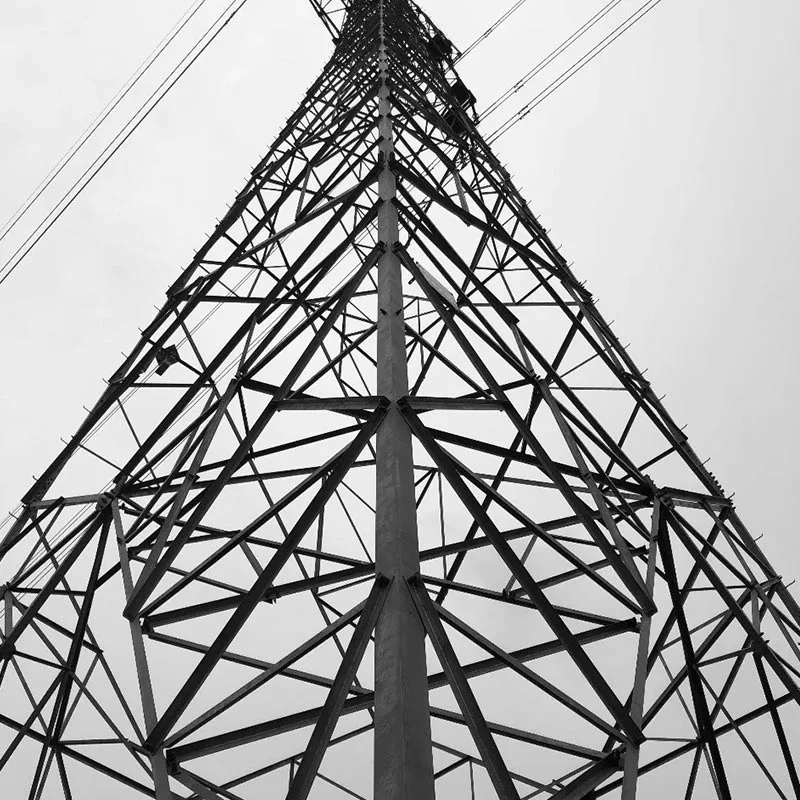

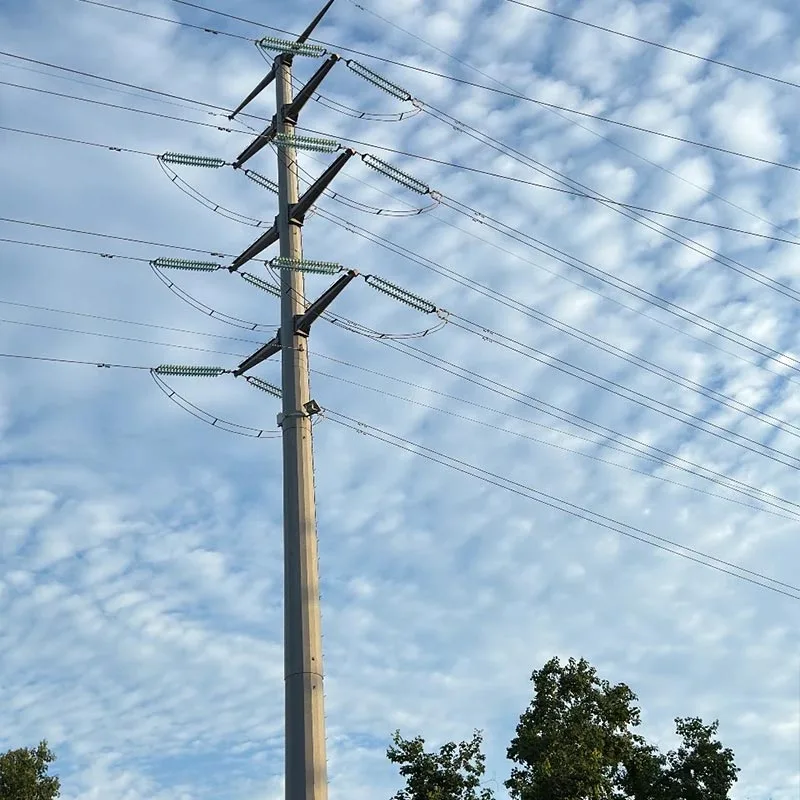

Tour de transmission de tuyaux en acier galvanisé

Les tours de transmission de tuyaux en acier galvanisé de Qingdao Anbang New Energy utilisent des tuyaux en acier à haute résistance Q355B/Q420 comme base Matériau, traité par un processus global de galvanisation à chaud et conçu avec des tubes coniques/multi-faces structures.

Ils offrent des avantages tels qu'une excellente résistance à la corrosion, une stabilité structurelle, une installation efficace, et une utilisation compacte des terres. Les produits sont largement utilisés dans les réseaux électriques urbains, les réseaux de transport de montagne, côtiers et industriels. zones de pollution, capables de service stable à long terme dans des environnements extrêmes, et sont des équipements de soutien de base pour projets de transmission modernes.

Avantages du produit

Haute durabilité

Les tours de transmission en tuyaux d'acier galvanisé adoptent une immersion globale à chaud galvanisation, avec une épaisseur de couche de zinc ≥85μm, formant à la fois une isolation physique et une protection électrochimique.

Extérieur la durée de vie dépasse 30 ans, adaptée aux environnements difficiles tels que les zones côtières, le brouillard salin élevé et l'industrie pollution.

Structure stable

Les sections tubulaires ont une répartition uniforme des contraintes et une flexion élevée raideur. Le coefficient de résistance au vent est de 20 à 40 % inférieur à celui des tours d'angle en acier.

Peut résister au niveau 11 fort vents, tremblements de terre de magnitude 8 et fortes charges de glace, avec une excellente stabilité dans des conditions extrêmes.

Construction efficace

Structure segmentée préfabriquée en usine avec boulon à bride Les connexions permettent un montage rapide sur site sans équipement de levage à grande échelle.

Le temps de construction est réduit de 50 %, réduisant considérablement les coûts du projet.

Large adaptabilité

Les tours de transmission en tuyaux d'acier galvanisé ont une structure compacte, ce qui permet d'économiser environ 50 % du terrain par rapport aux tours d'angle traditionnelles en acier.

Convient aux parcelles urbaines étroites, montagnes, côtières zones et autres terrains complexes, personnalisables en hauteurs de 5 à 150 mètres.

Qualité fiable

Fabriquée à partir d'acier à haute résistance, la production répond aux normes nationales telles que comme GB 50545 et DL/T 5154, avec contrôle qualité complet du processus, y compris l'inspection des soudures et les tests de la couche de zinc. Entièrement performances qualifiées et stables.

Comment choisir le modèle

Sélectionner par niveau de tension

10 kV à 35 kV: Utiliser des pylônes de transmission en acier galvanisé à circuit unique, hauteur 15 à 30 m, épaisseur de paroi 6 à 10 mm, adaptés pour les lignes basse tension urbaines et de parcs.

110kV-220kV: Utiliser des pylônes de transmission en acier galvanisé à double circuit/multicircuit, hauteur 30–60 m, épaisseur de paroi 10–16 mm, répondant aux besoins de transmission moyenne et haute tension.

500kV et plus: Utiliser des pylônes de transmission spéciaux en acier galvanisé à ultra haute tension, hauteur 60-150 m, épaisseur de paroi 16–20 mm, adapté à la transmission longue portée et ultra longue distance.

Sélection en fonction des conditions environnementales

Zones côtières/à forte corrosion: Choisissez des tours de transmission en acier galvanisé à haute résistance à la corrosion avec un zinc revêtement ≥100μm pour améliorer la résistance au brouillard salin.

Zones de vent fort/sismiques: Sélectionner des structures renforcées, optimiser la section et l'épaisseur des parois pour améliorer le vent et la résistance aux tremblements de terre.

Terrain montagneux/complexe: Choisissez des pylônes de transmission légers et à base étroite en acier galvanisé pour accueillir conditions de transport et d’installation.

Sélection selon des objectifs fonctionnels

Tours droites: Utilisé pour les sections droites de la ligne, supportant les charges de vent verticales et horizontales.

Tours de tension / d'angle: Utilisé pour les changements de direction de ligne et la conversion de tension, supportant une tension déséquilibrée.

Tours de terminal/passage: Utilisé pour le début/fin de ligne et pour la traversée de rivières ou de routes, nécessitant des capacité portante.

Nos prestations

Conception personnalisée: Notre équipe de professionnels propose des conceptions personnalisées pour les tours de transmission en tuyaux d'acier galvanisé en fonction des niveaux de tension, du terrain et des conditions météorologiques, répondant aux besoins de divers projets.

Fabrication intelligente à processus complet: Avec notre propre usine moderne équipée de découpe CNC, de soudage automatique, et des lignes de production de galvanisation à chaud, nous réalisons un contrôle qualité complet du processus, des matières premières au fini produits, avec une capacité de production mensuelle de plus de 5 000 tonnes.

Livraison à guichet unique: Nous proposons des services intégrés comprenant la production, le transport, les conseils d'installation sur site, et une formation technique, garantissant une mise en œuvre efficace du projet.

Garantie après-vente: Nous offrons une garantie de 15 ans, une réponse technique 24 heures sur 24 et une inspection et maintenance pour résoudre les problèmes du produit tout au long de son cycle de vie.

Précautions d'emploi

Avant l'installation, vérifiez que la plaque signalétique de la tour de transmission en acier galvanisé correspond au dessin paramètres et inspectez que le corps de la tour, les brides et les boulons sont exempts de déformation ou de dommages, en vous assurant que tous les accessoires sont complets.

Utilisez des cordes en nylon pour le levage afin d'éviter de rayer le revêtement galvanisé ; la déviation verticale lors de l'installation doit être ≤1/1000 et les boulons à bride doivent être serrés en fonction du couple pour garantir une connexion fiable.

La fondation de la tour doit utiliser une semelle indépendante en béton C30 avec des boulons d'ancrage intégrés et une mise à la terre. la résistance doit être ≤10Ω. Testez régulièrement l’efficacité du système de mise à la terre.

Le soudage ou la découpe sur la surface de la tour de transmission en acier galvanisé est strictement interdit. Si modification est nécessaire, il doit être réappliqué avec une galvanisation à chaud pour la protection contre la corrosion.

Vérifiez régulièrement l'intégrité du revêtement de zinc, le serrage des boulons et la déformation structurelle ; dans zones côtières/à forte corrosion, inspectez tous les six mois et réparez rapidement tout revêtement de zinc endommagé.

Il est strictement interdit au personnel non professionnel de grimper sur la tour de transmission en acier galvanisé. Avertissement des panneaux tels que « Danger haute tension, tenir à l'écart » doivent être placés autour de la tour, en maintenant une distance de sécurité.
